一、气动三通内螺纹球阀产品概述
气动三通内螺纹球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。可分为“L型气动内螺纹球阀”与“T型气动螺纹球阀”，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。双层阀杆填料符合德国泄露测试要求，在系统泄压后无需拆下整个阀体就能进行检查和维修。该阀任一通口均可用作入口而无泄漏，并可根据工况需要制成L型或T型通道，本气动内螺纹球阀安装方便。
二、气动三通内螺纹球阀产品特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好，利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用，任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便，在系统卸压后，无需拆下整个阀体就可进行检查和维修。
三、气动三通内螺纹球阀主要技术参数及性能
公称通径DN(mm) 10 15 20 25 32 40 50
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三段式分体式阀体
连接形式 螺纹式
阀芯形式 "O"型球形阀芯
动作范围 0～90°
泄露量Q 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
基本误差 带定位器：小于全行程的±2%
死 区 带定位器：小于全行程的±2%
可调范围 250：1
配置执行机构 GT、AT、ST、SR系列单双作用气动执行器
控制方式 开关两位控制、4～20mA模拟量信号控制

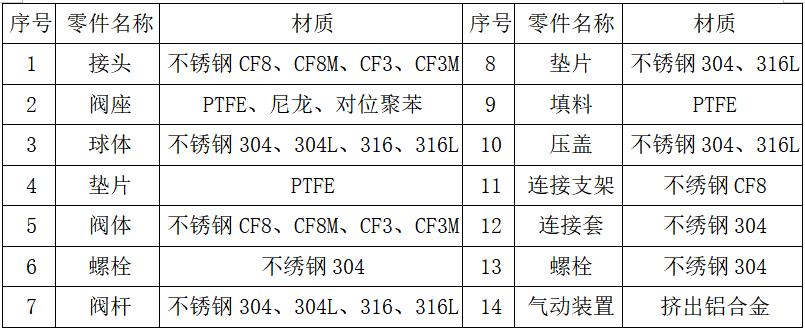

四、气动三通内螺纹球阀主要零件材质
备注：主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型。

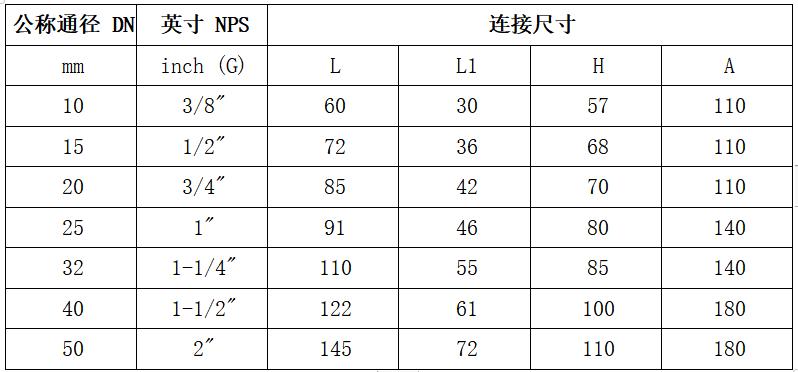

五、气动三通内螺纹球阀主要连接尺寸

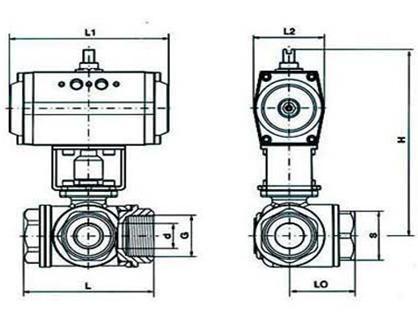

六、气动三通内螺纹球阀结构图
球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
