一、电动衬胶法兰蝶阀产品概述
电动衬胶法兰蝶阀的蝶板安装于管道的直径方向，由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能。比普通蝶阀使用寿命可明显延长，而且具有无毒、抗菌、防霉等特点，更有操作力矩小，维修方便，外形美观等突出优点。该阀在管道中一般应当水平安装，适用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、电动衬胶法兰蝶阀主要特点
1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。 2、密封面耐磨性好(橡胶耐磨性是铜的七倍)。 3、可以任何位置安装，维修方便。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、橡胶材料无任何毒性，并且抗菌、抗霉。
三、电动衬胶法兰蝶阀主要技术参数
阀体形式 直通铸造蝶阀
公称通径 DN50～1200mm
公称压力 PN1.0、1.6 MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97等
连接形式 法兰式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
四、电动衬胶法兰蝶阀主要零件材料
零件名称
材料
阀体
球墨铸钢+NBR、铸钢+NBR、不锈钢+NBR
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨
五、电动衬胶法兰蝶阀密封材料选择
密封圈材料代号
适用温度
适用介质
NR
≤85℃
水、空气、酸碱类
CR
水、煤气、酸碱类
NBR
≤100℃
水、油品
EPDM
≤120℃
水、蒸汽、一般酸碱类
FKM
≤150℃
水、蒸汽、强酸碱类
六、电动衬胶法兰蝶阀主要性能规范
公称通径DN(mm)
50-1800
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
低压气密试验
弱碱、盐酸、空气、水及各类酸性物质

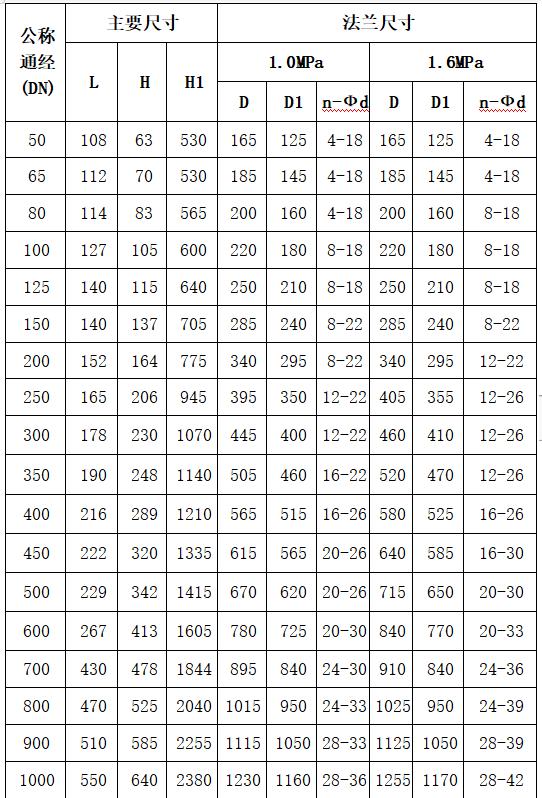

七、电动衬胶法兰蝶阀主要外形及连接尺寸

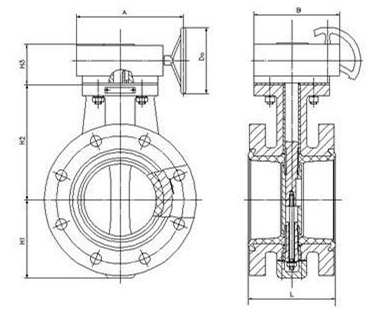

八、电动衬胶法兰蝶阀结构图
蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
