一、D81X-16Q手动沟槽蝶阀产品说明： D81X-16Q手动沟槽蝶阀又称手柄沟槽蝶阀和手柄卡箍蝶阀，是一种结构简单的调节阀。可用于低压管道介质开关控制的蝶阀，是指以阀轴周围旋转的关闭件(阀瓣或蝶板)为圆盘，实现开关的阀门。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属、放射性介质等流体的流动。主要起到切断和节流的作用。蝶阀启闭件为圆盘形蝶板，在阀体内绕自身轴线旋转，达到启闭或调节的目的。D81X-16Q手动沟槽蝶阀既有良好密封性,又具备与管件连接所需求的快捷性,是本公司多次实践设计.沟槽手相阀的手柄与安装在阀体上的流量盘相互配合,来控制流体的流量,阀体有两种材质;碳钢和铸铁。 二、D81X-16Q手动沟槽蝶阀产品特点： 1、沟槽式碟阀结构紧凑、体积小、重量轻、操作灵活、维修方便; 2、密封性能可靠、不受介质注射限制(双向密封); 3、过流面积大、流阻系数小、流通能力大; 4、碟板采用整体包胶抗老化抗辐射、经久耐用。 5、以碳钢为主要材质，阀体采田厚壁无缝管焊接而成，线板为球墨铸铁，质量可靠，外观美观。 三、D81X-16Q手动沟槽蝶阀工作原理： D81X蝶阀的蝶板和信号输出元件实现同步运动，消除系统累计误差影响，准确显示阀门启闭状态。阀门处于全开流量的100%~80%范围内始终输出接通(开启)信号，绿色信号灯亮，小于全开流量80%时输出关断(关闭)信号，绿色信号灯灭，红色信号灯亮。D81X-16Q手动沟槽蝶阀是多次改进设计，整体设计新颖独特，比例协调，实用性强，阀门两端用卡筛连接于流体管道中，与以往的法兰连接或对夹连接相比，大大节省了制造材料，遵循我国节能减排战略方针政策。 四、D81X-16Q手动沟槽蝶阀主要性能参数： 五、D81X-16Q手动沟槽蝶阀主要外形尺寸： 六、D81X-16Q手动沟槽蝶阀结构图：
D81X-16Q手动沟槽蝶阀又称手柄沟槽蝶阀和手柄卡箍蝶阀，是一种结构简单的调节阀。可用于低压管道介质开关控制的蝶阀，是指以阀轴周围旋转的关闭件(阀瓣或蝶板)为圆盘，实现开关的阀门。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属、放射性介质等流体的流动。主要起到切断和节流的作用。蝶阀启闭件为圆盘形蝶板，在阀体内绕自身轴线旋转，达到启闭或调节的目的。D81X-16Q手动沟槽蝶阀既有良好密封性,又具备与管件连接所需求的快捷性,是本公司多次实践设计.沟槽手相阀的手柄与安装在阀体上的流量盘相互配合,来控制流体的流量,阀体有两种材质;碳钢和铸铁。
二、D81X-16Q手动沟槽蝶阀产品特点：
1、沟槽式碟阀结构紧凑、体积小、重量轻、操作灵活、维修方便;
2、密封性能可靠、不受介质注射限制(双向密封);
3、过流面积大、流阻系数小、流通能力大;
4、碟板采用整体包胶抗老化抗辐射、经久耐用。
5、以碳钢为主要材质，阀体采田厚壁无缝管焊接而成，线板为球墨铸铁，质量可靠，外观美观。
三、D81X-16Q手动沟槽蝶阀工作原理：
D81X蝶阀的蝶板和信号输出元件实现同步运动，消除系统累计误差影响，准确显示阀门启闭状态。阀门处于全开流量的100%~80%范围内始终输出接通(开启)信号，绿色信号灯亮，小于全开流量80%时输出关断(关闭)信号，绿色信号灯灭，红色信号灯亮。D81X-16Q手动沟槽蝶阀是多次改进设计，整体设计新颖独特，比例协调，实用性强，阀门两端用卡筛连接于流体管道中，与以往的法兰连接或对夹连接相比，大大节省了制造材料，遵循我国节能减排战略方针政策。

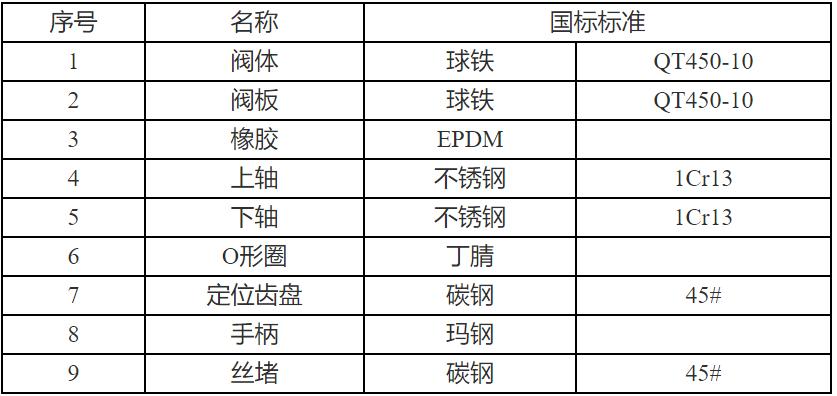

四、D81X-16Q手动沟槽蝶阀主要性能参数：

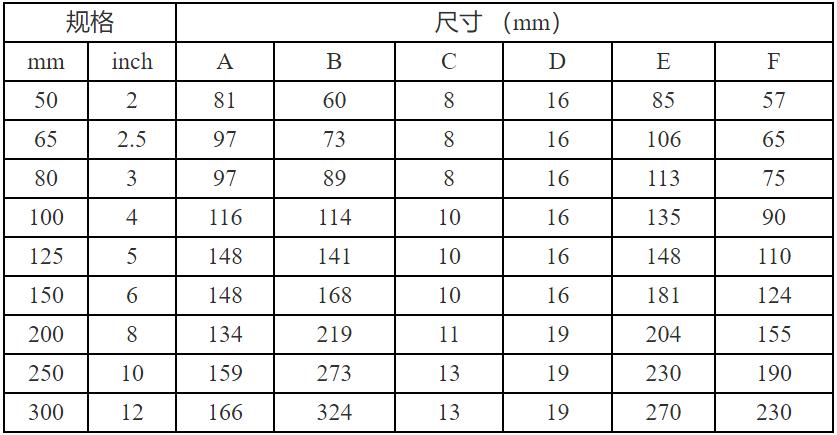

五、D81X-16Q手动沟槽蝶阀主要外形尺寸：

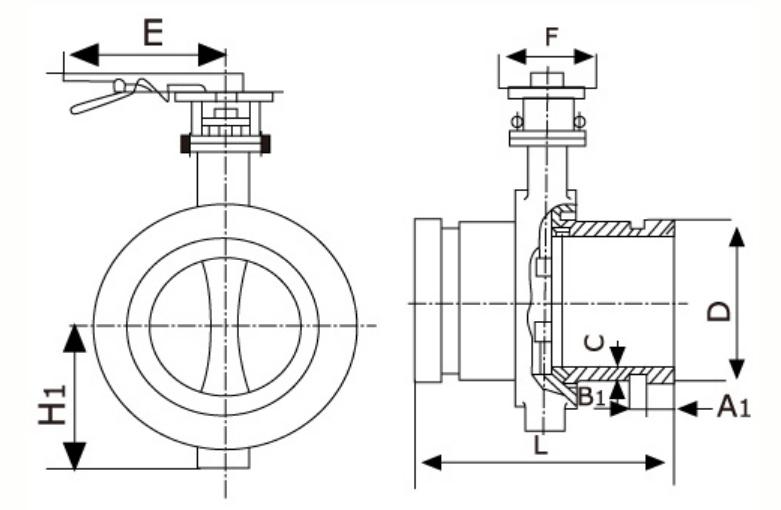

六、D81X-16Q手动沟槽蝶阀结构图：
蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
