一、G49J 三通式衬胶隔膜阀产品说明： G49J 三通式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。三通隔膜阀是一种特殊形式的截止阀。三通式衬胶隔膜阀复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。G49J 三通式衬胶隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝。适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料） 压力等级：PN1.0 二、G49J 三通式衬胶隔膜阀产品特点： 1、弹性密封的开闭件，确保没有内漏； 2、流线型的流道，使得压力损失小； 3、没有填料函，因此没有外漏； 4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀； 5、隔膜可更换，维护费用低； 6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。 三、G49J 三通式衬胶隔膜阀执行标准： 设计与制造 GB/T12239 结构长度 GB/T12221、JB/T1688 法兰连接尺寸 GB/T4216、JB/T 78 四、G49J 三通式衬胶隔膜阀主要性能参数： 衬里层 电火花检测 试验与检验 按GB/T13297标准 公称压力 0.6、1.0、1.6PN（Mpa） 阀体： PN×1.5 密封：PN×1.1 -50-150℃ 五、G49J 三通式衬胶隔膜阀主要零件： 六、G49J 三通式衬胶隔膜阀主要连接尺寸： 七、G49J 三通式衬胶隔膜阀外形结构图：
G49J 三通式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。三通隔膜阀是一种特殊形式的截止阀。三通式衬胶隔膜阀复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。G49J 三通式衬胶隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝。适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN1.0
二、G49J 三通式衬胶隔膜阀产品特点：
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
三、G49J 三通式衬胶隔膜阀执行标准：
设计与制造 GB/T12239
结构长度 GB/T12221、JB/T1688
法兰连接尺寸 GB/T4216、JB/T 78
四、G49J 三通式衬胶隔膜阀主要性能参数：
衬里层 电火花检测
试验与检验 按GB/T13297标准
公称压力 0.6、1.0、1.6PN（Mpa）
阀体： PN×1.5
密封：PN×1.1 -50-150℃

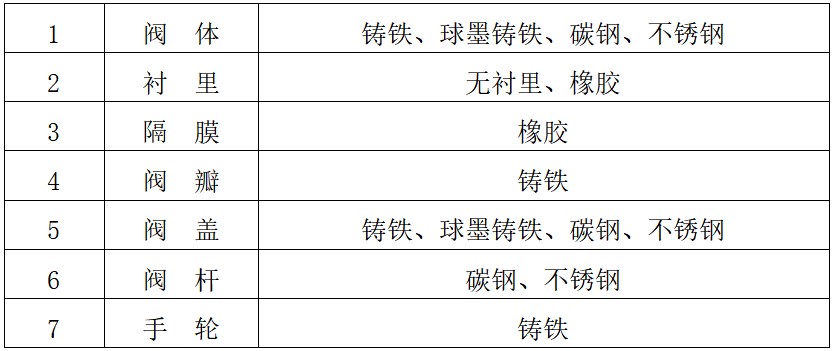

五、G49J 三通式衬胶隔膜阀主要零件：

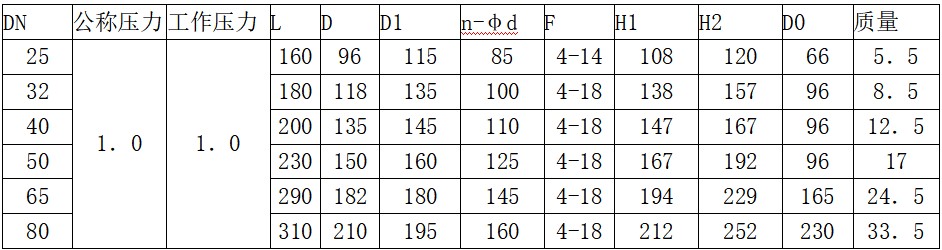

六、G49J 三通式衬胶隔膜阀主要连接尺寸：

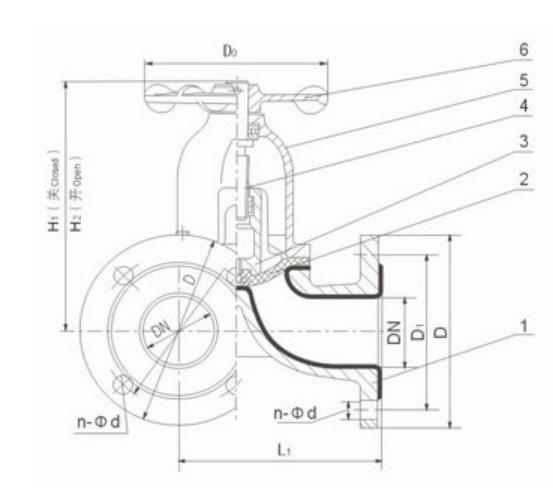

七、G49J 三通式衬胶隔膜阀外形结构图：
隔膜阀维护保养：
1. 隔膜阀 应存放在干燥通风的室内，严禁堆迭放置。
2. 库存隔膜阀的通路两端必须封口，以防止异物进入内腔而损伤密封部件。且应避免与油类 或其他易燃物品接触。
3. 隔膜阀的金属加工表面应清除污垢，并涂以防锈油。油杯内需经常注以润滑油脂。
4. 衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。
5. 在存放期间或停用期间，应逆时针旋转手轮，使阀门处于微启状态，避免使隔膜因长期 受压而失去弹性。
6. 运输过程中或安装时，吊索不得系结在手轮或阀杆上。并严禁与其他金属或硬质物件撞击，以防止损伤零件和衬胶。
声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
