一、QJ641PL-H3高温角座阀产品说明：
QJ641PL-H3高温角座阀由阀体及相关配件组成，目前市场供应材质由不锈钢304、316及各种材质打造而成，是自动控制系统中常见的管路开关，高温角座阀被广泛应用于印织，印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备，高温角座阀具有无水击、无噪声、密封性能可靠等特点。QJ641PL-H3高温角座阀结构小巧非常节省安装空间，呈45°或90°直角。配合控气换向电磁阀适用于短时间频繁启闭。具有反应灵敏、动作准确、活塞式寿命非常高（可达1000万次以上）等特点；可实现准确控温、滴加液体等要求。高温角座阀能保持流速且能够节省空间，它是采用气动执行机构来操作的导向直行程阀，角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点。
二、QJ641PL-H3高温角座阀产品特点：
1、角座阀具有阀门开或关位置显示。
2、外部气动先导，可增加使用寿命，免维护。
3、溢流口与滑块间有自调节密封压盖，可提高密封性能。
4、阀体角座结构，可实现大流量（特别是与普通截止阀相比较），结构紧凑响应快。
5、流量大、流阻小、无水锤
6、Y型设计，增加30%流量
7、气缸采用不锈钢材质，在恶劣的环境中更加优秀，可360°旋转
三、QJ641PL-H3高温角座阀工作原理：
高温角座阀单作用（气动头通常为一个孔）,单作用执行器工作原理,根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。高温角座阀双作用（气动头通常为两个孔）,双作用执行器工作原理给气控制其开关;高温角座阀流量大、流阻小、无水锤。

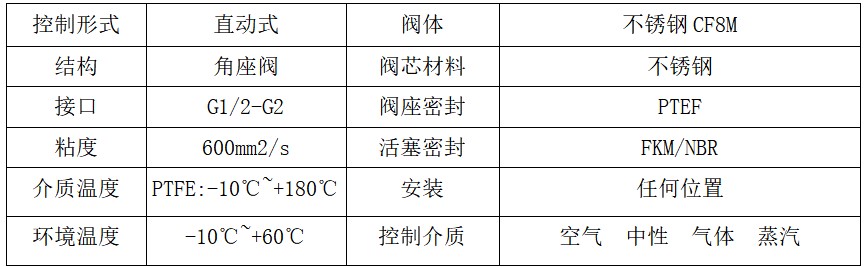

四、QJ641PL-H3高温角座阀技术规范：

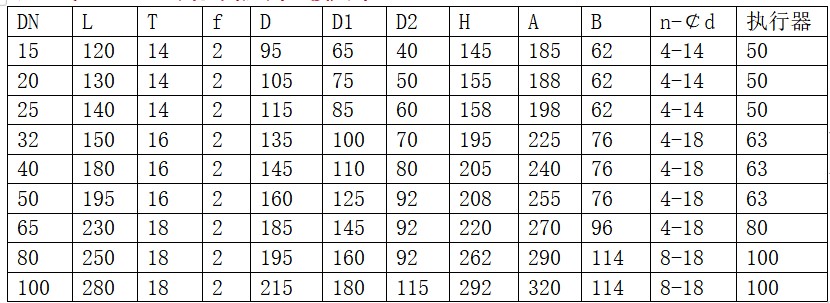

五、QJ641PL-H3高温角座阀连接尺寸：
六、QJ641PL-H3高温角座阀结构图：

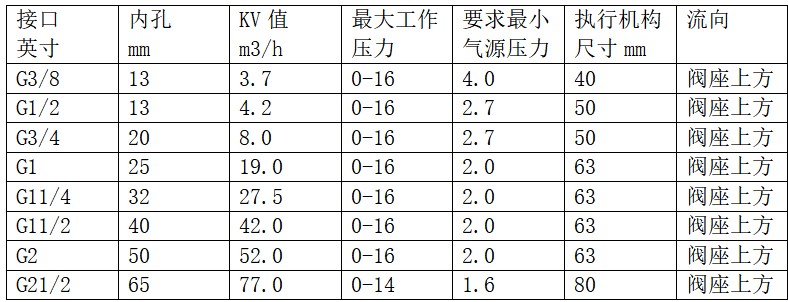

七、QJ641PL-H3高温角座阀主要计算参数：
QJ641PL-H3高温角座阀安装与拆卸：
安装位置：任意
→在阀体外侧所附的箭头代表介质流动的方向，安装时请遵循
安装过程：
→ 连接阀门到管道，确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装：焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装：可按照用户要求提前卸离或不需卸离执行器。
拆卸：
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时，避免用力过大，轻卸。
拆卸后，保护好螺纹、密封面及密封垫。
安装好阀体后，装执行器部分时，注意别漏装密封垫。
安装后，检测阀体与执行器密封是否完好。确保无泄露，方可使用。
角座阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
