一、BFDG7H41活塞式管力阀产品说明：
BFDG7H41活塞式管力阀是新水泵出口控制阀，是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代新型蝶式多功能水泵控制阀，是当前国内外结构新颖、性能先进、运行可靠的泵站新型控制设备。该阀适用于自动化给排水泵站的离心泵、真空泵、混流泵和轴流泵出水管道，设计有膜片式与活塞式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质。产品类型上，开发有普通型、回水低压型、污水型等五种规格，以满足不同工况需求。
二、BFDG7H41活塞式管力阀产品特点：
BFDG7H41活塞式管力阀采用先进的流体设计，结构紧凑、体积小、重量轻、能耗低、运行稳，密封效果好，并且兼具电动闸阀、电动蝶阀以及止回阀的功能，具有敏捷的快关速度和可调的泄压时间，能有效消除水锤危害，保护水泵及管网系统安全。
三、BFDG7H41活塞式管力阀工作原理：
活塞式管力阀主要由阀体、大阀瓣、小阀瓣、阀杆、调节杆、主控缸、旁通阀、弹簧、缓闭活塞等组成。阀门的启闭由输送介质驱动，与水泵自动联锁，无需人员外力操作。当水泵启动后，水压通过进口旁通管进入控制下腔，大阀瓣在进口介质作用下，连同小阀瓣一同缓慢开启，开阀速度可根据工况要求调节。当水泵关闭时，阀门进品介质失压，大阀瓣在自力作用下自动关闭，截止了70-80%的水流介质，同时，一部份回流水通过旁通阀进入控制缸上腔，推动控制杆下行，关闭小阀瓣至完全切断介质。关闭时间可通过旁通阀调节来实现，使水锤峰值控制在规定范围内。
四、BFDG7H41活塞式管力阀适用范围：
活塞式管力阀结构紧凑，体积小，重量轻，特别适用于大口径管网系统，可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等行业供水系统加压输出水泵的出口处。

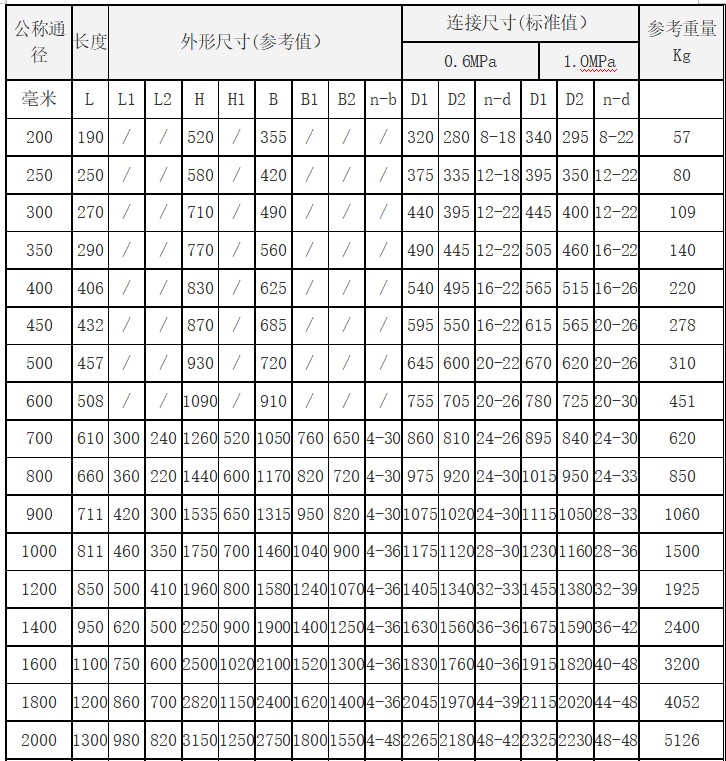

五、BFDG7H41活塞式管力阀连接尺寸：

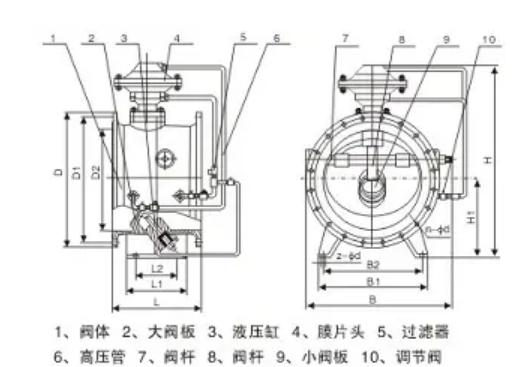

六、BFDG7H41活塞式管力阀结构图：
