一、BFDG7M41膜片式管力阀产品说明：
BFDG7M41膜片式管力阀是由上海工开阀门历时五年研发的水泵出口控制阀，是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代新型蝶式多功能水泵控制阀。阀门采用先进的流体设计，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，敏捷的快关速度和可调的泄压时间，能有效消除水锤危害，保护水泵及管网系统安全。该阀适用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有膜片式与活塞式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质。产品类型上，开发有普通型、回水低压型、污水型等五种规格，以满足不同工况需求。
BFDG7M41膜片式管力阀该阀结构紧凑，体积小，重量轻，特别适用于大口径管网系统，可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等输送系统。
二、BFDG7M41膜片式管力阀产品特点：
1、功能多样：具有截流止回、轻载启泵、消除水锤等功能，一阀顶多阀，节省设备总投资。
2、缓开启泵：启泵后阀门在进口端微孔止回阀的作用下，要达到—定压力，阀门才开启，可减小启泵电流，确保电机和电控系统安全。
3、快关缓闭：独特的小阀板结，构停泵时，先快关后缓闭，有效消除水锤，保证系统安全。
4、外形美观：结构上采用控制装置顶置的创新型设计，外形空间小，内部结构简单，运行可靠性强。工艺上，壳体、零部件均为精密铸造，结构强度好，外形简洁精致。
5、安装方便：采用蝶阀结构，有体积小、重量轻的特点，占地空间小,降低土建成本，可适用于地表和地沟等多种安装方式。
三、BFDG7M41膜片式管力阀工作原理：
1、开阀：当水泵启动，水压通过进口带微孔止回阀的旁通管，进入控制腔下腔，大阀板在进口端水力作用下，连同小阀板一同缓慢开启，开阀速度可根据工况要求调节旁逋球阀的开度进行设定，以达到最佳效果为准。
2、关阀：停泵瞬间，阀门进口流量及压力突然降低，大阀板在重力作用下迅速关闭(阀板与阀座接触前，设有缓冲机构，保护密封面），截断大部分水流，小阀板在控制腔作用下自动开启泄除回流压力水，削减水锤峰值;同时，一部分回流水通过旁通管道进入控制腔上腔，推动控制杆下行，关闭小阀板至完全切断介质。关阀时间可通过旁通管道上的调节阀调节，使水锤峰值在控制范围内。

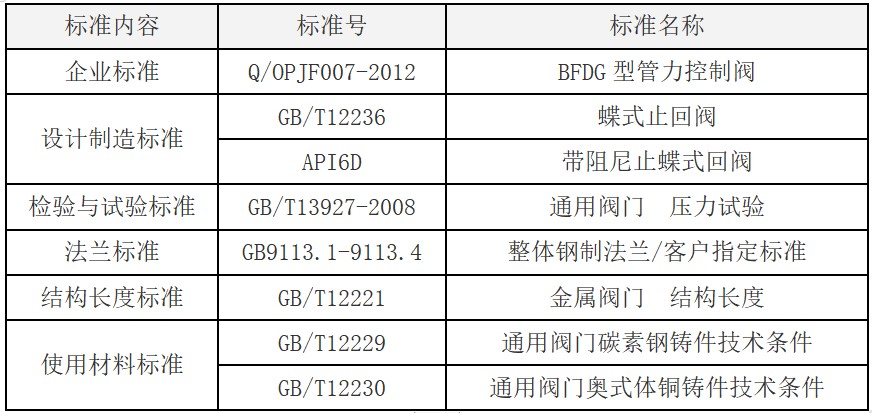

四、BFDG7M41膜片式管力阀主要设计制造标准：
五、BFDG7M41膜片式管力阀性能参数：

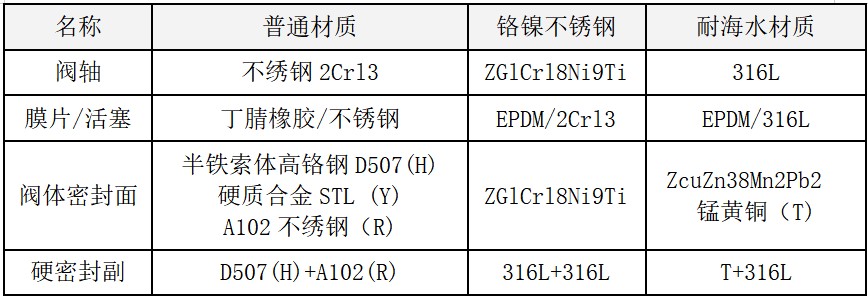

六、BFDG7M41膜片式管力阀零部件材料(膜片式与活塞式)：

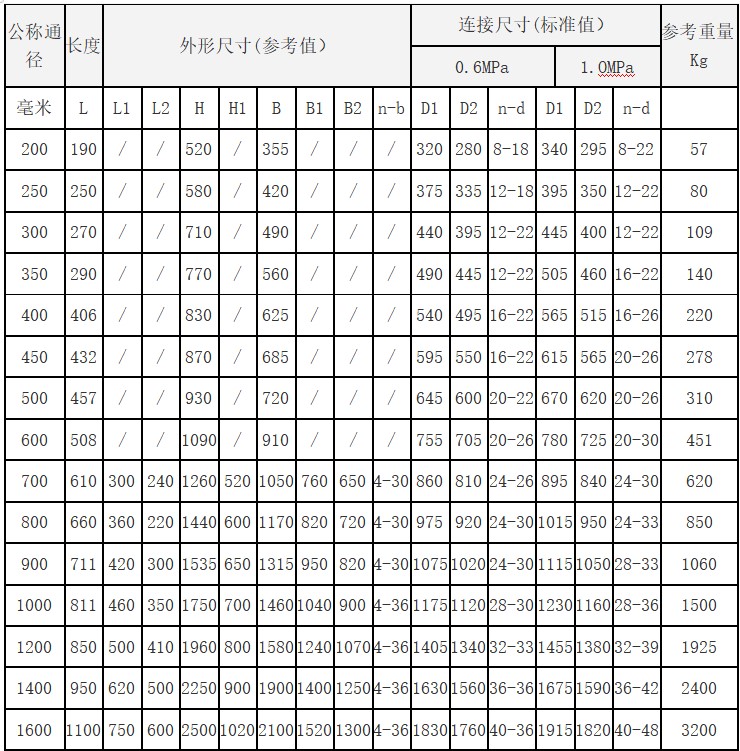

七、BFDG7M41膜片式管力阀连接尺寸：
注：其他压力等级请咨询公司技术部，不同连接标准，可按用户要求设计生产。因产品改进，可能存在实物与宣传资料数据有所差异，本公司保留对以上数据的解释权，具体参数订货时请垂询本公司技术部。

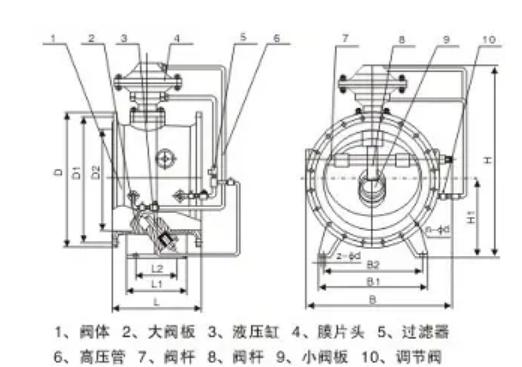

八、BFDG7M41膜片式管力阀结构图：
