一、HX3、HXF3带吸入接管阻火呼吸阀产品说明：

HX3、HXF3带吸入接管阻火呼吸阀是固定在储罐顶上的通风装置，用来维持储罐气压平衡，以保证罐内压力的正常状态，防止罐内超压或超真空室储罐遭受损坏，也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：甲、乙类液体的固定顶罐，应设阻火器和呼吸阀。而我国呼吸阀产品类型单一，还满足不了石油化工各部门的需求。为了解决上述问题，我公司研制开发了HX型带吸入接管阻火呼吸阀，该呼吸阀类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏小等优点。该产品有单呼阀，单吸阀，呼吸阀，各种结构形式均可与阻火器组合构造，也可配制所需的接管。

二、HX3、HXF3带吸入接管阻火呼吸阀设计规范：

制造标准：GB5908-86；SY7511-87

法兰标准：HG20592-97；JB/T78-94

检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000

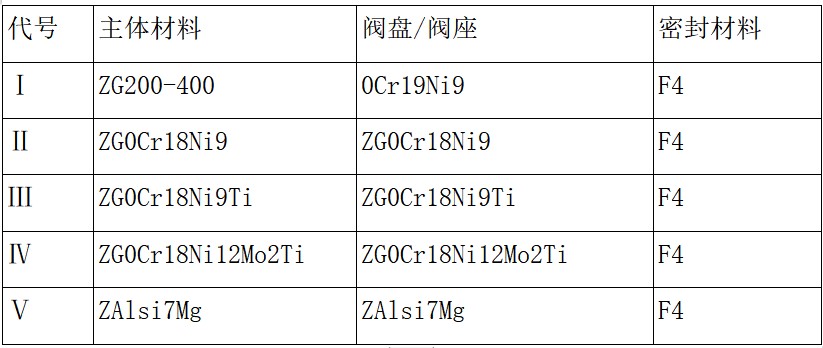

三、HX3、HXF3带吸入接管阻火呼吸阀零部件材料：

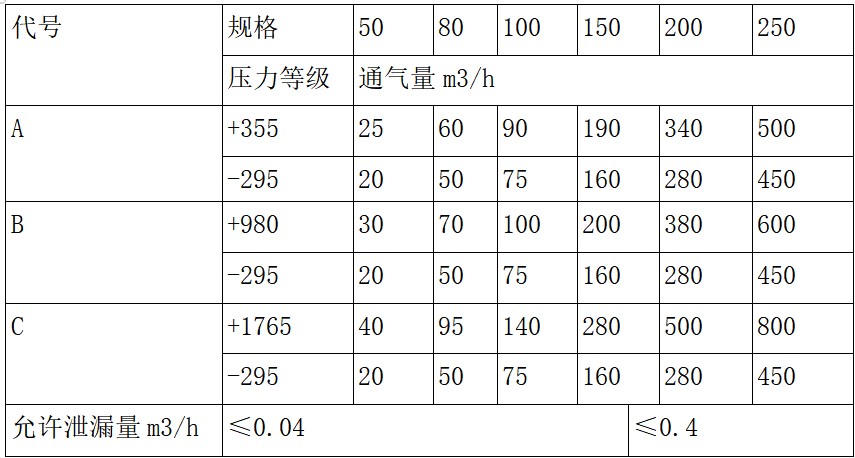

四、HX3、HXF3带吸入接管阻火呼吸阀通气量表：

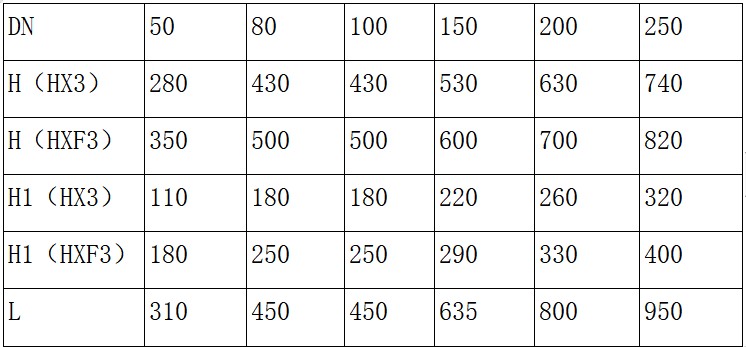

五、HX3、HXF3带吸入接管阻火呼吸阀外形尺寸：

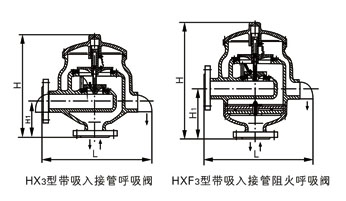

六、HX3、HXF3带吸入接管阻火呼吸阀外形结构图：



六、HX3、HXF3带吸入接管阻火呼吸阀安装与维护：

为了确保带双接管呼吸阀的性能达到安全使用的目的，呼吸阀应定期（3个月）进行检查和保养：

1.检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触面有无损伤。

2.重新安装压力盘和真空盘时应保证接触面严密，导杆升降灵活。

3.启用新的呼吸阀时必须清除阀盘上的防震物。

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
