一、GJ41X不锈钢管夹阀产品说明:
GJ41X不锈钢管夹阀由上下铸铁、铝合金、不锈钢阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作,另因橡胶管套或承力小,所以在开闭时,操作人员旋转轮时只要感到适量抵触,均达到开闭极点。切勿尽力多人补助,禁用其他工具开闭。
二、GJ41X不锈钢管夹阀性能规范:
适用温度 ≤85℃
适用介质 矿浆、磨料、干湿型粉尘类
三、GJ41X不锈钢管夹阀零部件材料:
名称 |
材料 |
阀体 |
铸铁、铝合金、不锈钢 |
套管 |
橡胶 |
阀杆 |
铸铜、碳钢、不锈钢 |
压杆 |
铸铁、碳钢、不锈钢 |
手轮 |
铸铁、碳钢、不锈钢 |
托架 |
球墨铸铁、不锈钢 |

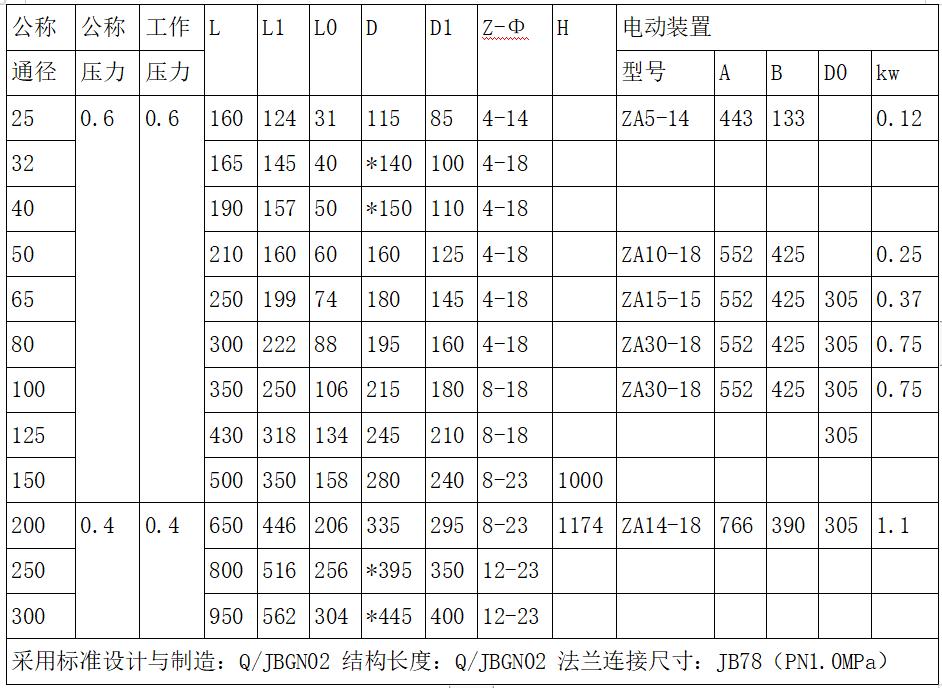

四、GJ41X不锈钢管夹阀主要外形尺寸:

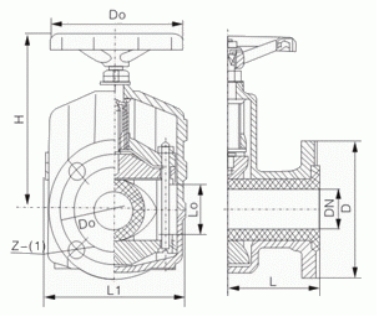

四、GJ41X不锈钢管夹阀外形结构图:
声明:本文中所有文字、数据、图片由上海工开阀门厂文员编辑,需了解该产品的具体性能参数、结构尺寸参数、价格等,请联系单位工程师,电话:021-66090008
