一、SG摆板视镜产品概述：

SG摆板视镜,摆板水流指示器由玻璃视镜、观察进出水管道,观察管道分别与进水管道和出水管道连通,在观察管道中有一块能随着介质自由摆动的摆板,摆板与管道垂直自然下垂.在管道中没有介质流动的情况下,舌片处于关闭状态,当管道中有介质流动后,舌片就会随着介质流动的强度,相应的移动一定的角度,观察舌片的位置就可以比较直观的看到管道内的情况。摆板视镜适用于石油、化工、化纤、医药、食品等工业生产管路中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产保证产品质量不可缺少的管道附件之一。SG摆板视镜是目前使用比较广泛的一种视镜样式,应用于电站、炼油、化工、化肥、冶金、采矿、造纸、环保、市政建设等行业的管路上面,但在无色的透明液体管道上的时候，比如冷却水、汽油等管路上，存在观察不清楚，不直观的问题，甚至于看不出管道里面有无介质流动的情况。

二、SG摆板视镜工作原理：

摆板视镜就是针对这一种情况而做出的一种改进.摆板视镜由玻璃视镜、观察管道、进出水管道，观察管道分别与进水管道和出水管道焊接连通,在观察管道中有一块能随着介质自由摆动的舌片,舌片与管道垂直自然下垂.在管道中没有介质流动的情况下,舌片处于关闭状态,当管道中有介质流动后,舌片就会随着介质流动的强度,相应的转动一定的角度,这样观察舌片的位置就可以以比较直观的看到管道内的情况了。

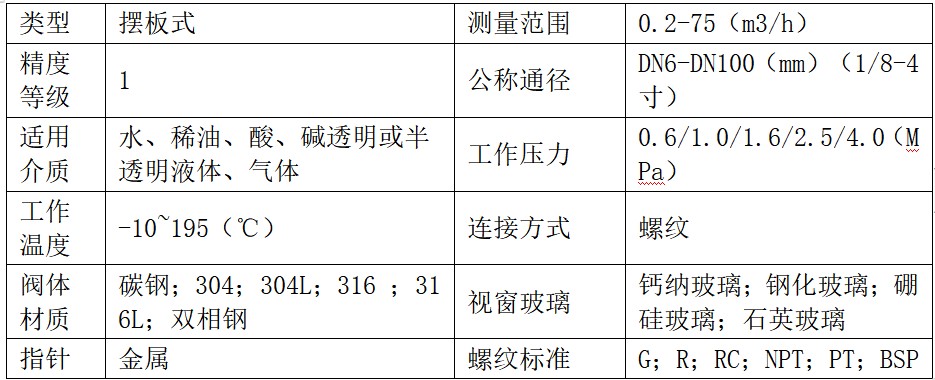

三、SG摆板视镜技术参数：

四、SG摆板视镜维护保养：

1、其玻璃视窗是用于观察液体、气体、蒸汽等介质的流动反应应保持干净无灰尘。

2、视窗玻璃属宜损件，安装视镜时要小心轻放。

3、玻璃耐温耐压有一定的局限，具体根据实际情况而定。

以下提供国家标准玻璃制造工艺物理实验参数：

耐温： 钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃

耐压： 钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 铝硅玻璃≤6.4MP

4、允许急变温度<60℃，玻璃因温差过大造成破裂。

玻璃检测标准：参照《化工管道手册》和HGJ501-502-86 《压力窗口视镜》设计制造和验收。

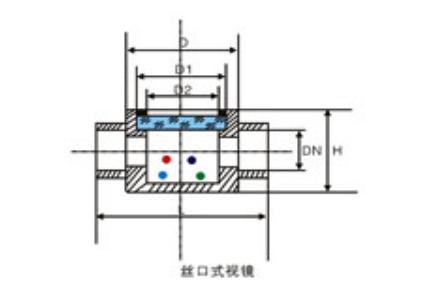

五、SG摆板视镜结构图：



声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
