一、电动高性能蝶阀产品概述

电动高性能蝶阀的阀座采用的是PTFE或者金属不锈钢密封的材料，主要适用于气体输送和对于阀门寿命要求高的工艺介质中，包括蒸汽的输送，也可用于特殊介质，如氯气、氧气、高真空、抗硫或腐蚀性介质，以AC 220V,380V电源电压作为驱动动力，接受工业自动化仪表控制系统输出的（4~20mA）电压电流信号就可以控制运行。

二、电动高性能蝶阀结构设计

  电动高性能蝶阀具有防火结构，连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰。设计阀座外面是活动的嵌件，法兰夹的越紧、耐压力大密封性好，更换阀座方便简单，只需取下嵌件就可取出阀座，不必拆卸阀板和阀轴，采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合，由于双偏心蝶板的设计，具有严密的密封性能，较长的使用寿命。可作快速切断或调节流量之用。

三、电动高性能蝶阀性能特点

1、无须增加O型圈和金属部件来辅助密封。

2、唇缘式密封结构可补偿温度和压力对阀产生的变化。

3、密封时几乎无摩擦，保证扭矩更小，密封性更好。

4、唇缘式密封结构可补偿温度和压力的变化。

5、使用寿命长，维修量小；双向达到无气泡密封。

6、在开启和处于中间位置时阀座与蝶板不发生接触。

7、在阀座上下部位无磨损点，扭矩低，对操作机构要求小。

四、电动高性能蝶阀主要性能参数

阀门系列	设计形式	压力级	规格(in)	适用温度℃	壳体材料	采用标准
815W系列	对夹式	150级	2-1/2～30	-29～+260 (碳钢阀体) -46～+260 (不锈钢阀体)	WCB碳钢 CF8M 蒙乃尔	API 609
815L系列	凸耳式		2-1/2～60
830W系列	对夹式	300级	3～24
830L系列	凸耳式		3～36

五、电动高性能蝶阀主要技术参数

公称通径 65～700mm

公称压力 150～300LB

适用温度 -30～+150℃

连接方式 对夹式

阀结构     二偏心、三偏心

阀体材质 304、316、碳钢

阀板材质 304、316

密封材质 PTFE(可定增强型PTFE)

适用介质 气体、水及油类等

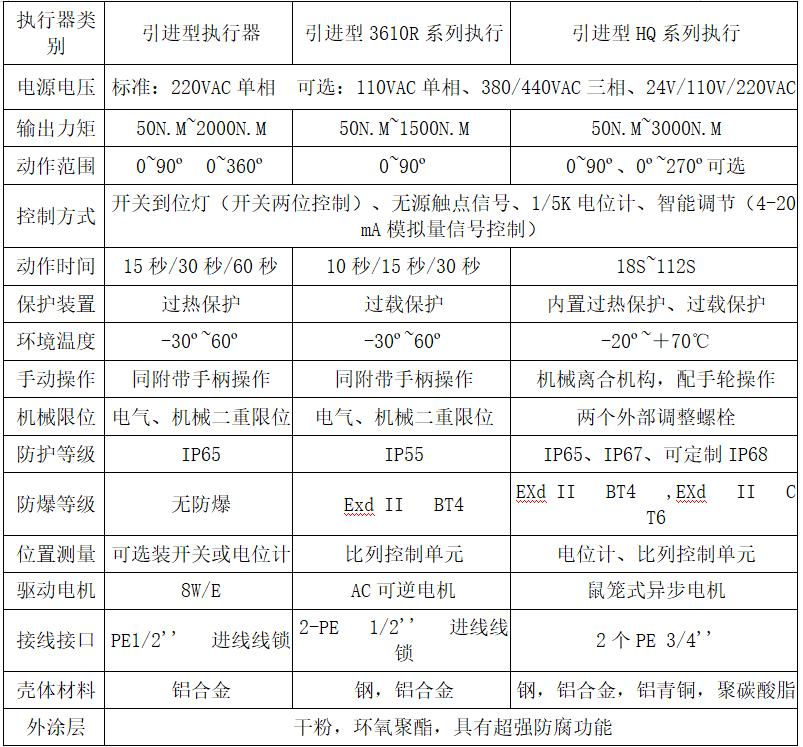

六、电动高性能蝶阀执行器技术参数

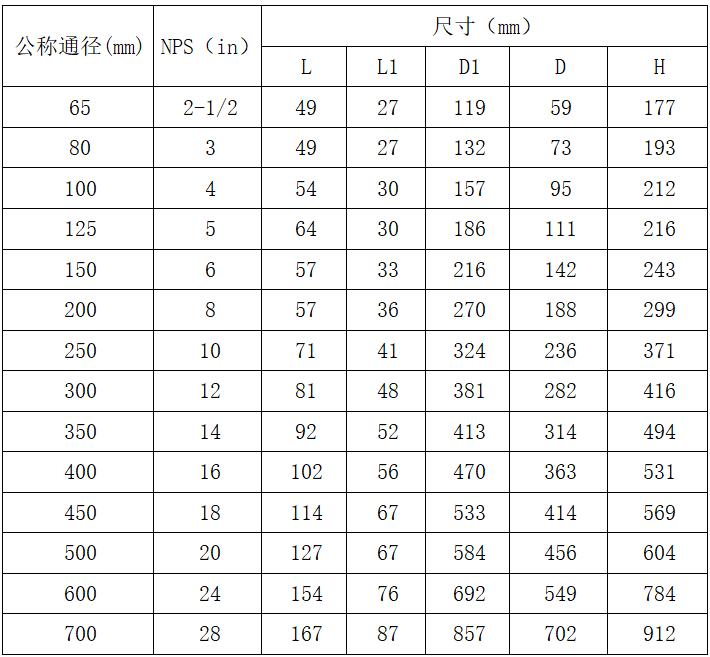

七、电动高性能蝶阀主要外形尺寸

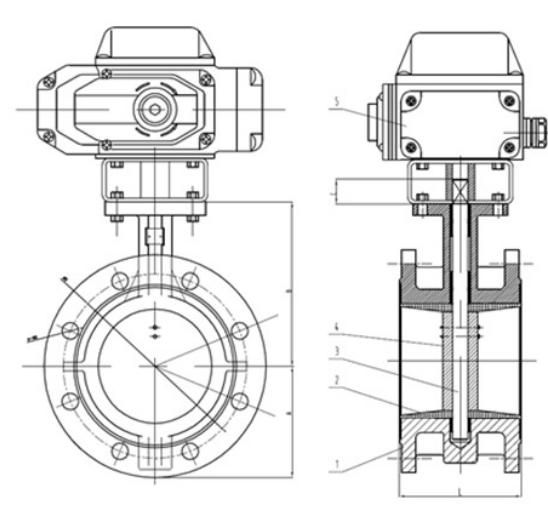

七、电动高性能蝶阀结构图



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008

工开阀门承诺：

（1）严格按照合同要求，提供符合设计标准，质量合格的产品。

（2）严格检查和控制原材料、原器件、配套件的进厂质量。

（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。

（4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。

（5） 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。

（6） 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
