一、G681F不锈钢气动隔膜阀产品说明：

G681F不锈钢气动隔膜阀不锈钢隔膜阀由驱动装置进行遥控或通过手柄进行手动操作，驱动装置有三种标准：常闭形、常开型及气气型。具有结构简单、造型美观、拆装快捷，操作灵活，流体阻力小，使用可靠等优点。适用于化工、石油、冶金、水暧、食品、药品等行业的水、气、油品及腐蚀性介质的控制。不锈钢气动隔膜阀适用于高度颗粒污染、腐蚀性介质，工作压力范围内流体流动的两个方向密封性能良好，为了适应特殊应用条件，可选择不同的和介质接触的阀体和隔膜材料大功率的驱动装置确保了在大通径和高工作压力状态下的可靠性，产品无需维护，产品设计紧凑，造型美观。规格齐全的附件可以扩大用户的应用范围。G681F不锈钢气动隔膜阀是一种隔膜形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流 。往复式气动隔膜阀具有导流、截止、调节、节流、止回、分流或溢流等功能。隔膜阀可用于控制水、油品、气体、泥浆、各种腐蚀性介质、 液态金属等流体的液体。

二、G681F不锈钢气动隔膜阀产品特点：

G681F不锈钢气动隔膜阀适用于高度颗粒污染、腐蚀性介质，工作压力范围内流体流动的两个方向密封性能良好，为了适应特殊应用条件，可选择不同的和介质接触的阀体和隔膜材料大功率的驱动装置确保了在大通径和高工作压力状态下的可靠性，产品无需维护，产品设计紧凑，造型美观。规格齐全的附件可以扩大用户的应用范围；驱动装置体积小，节省安装空间。

三、G681F不锈钢气动隔膜阀工作原理：

隔膜阀常规状态下为封闭状态，此时膜片紧贴阀体的内腔，关闭着管道流体通向路径。当隔膜阀需要清洗任务或西药开启任务时，通过手动旋转手轮或驱动控制执行装置来带动阀杆向上运动，球形膜片随之向上弯曲，从而使阀门形成导通状态，壳实现清洗和开启的目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开，使位于膜片上部的阀杆、阀芯等零件不受介质的腐蚀，省去了填料密封结构，而且不会产生介质泄漏。优化的阀体设计，使清洁液排泄。不会形成滞留现象。

供货规范BS 7928

四、G681F不锈钢气动隔膜阀技术参数：

材质：316L不锈钢

接口方式：ANSI或DIN标准法兰、卡箍快装、焊接

隔膜片材质：EPDM、FPM、PTFE、CSM、NBR、EPDM/PTFE

驱动方式：手动、气动和电动

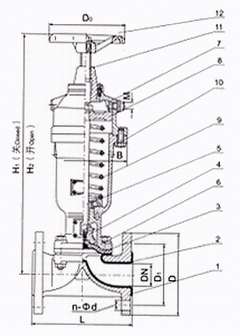

五、G681F不锈钢气动隔膜阀外形结构图：



隔膜阀安装使用注意事项：

1. 安装前，应仔细核对管路的运行条件及介质是否与本阀的适用范围相符，避免选用不当 而造成不必要的损失，乃至发生意外事故。

2. 除不宜应用于真空管路上，可在管路的任意位置安装作双向流动，但应确保操作和 维修的方便。

3. 安装前，应将阀体内腔清洗干净，防止污垢卡阻或损伤密封部件，并检查各部件连接螺 栓是否均布紧固。

4. 运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。

5. 当更换隔膜时，应注意切勿将隔膜拧得过紧或过松。

6. 应用于间断性运行管路上，则在停止使用期间，应清洗与介质接触部位，以延长使用寿命。

7. 在手动操纵隔膜阀时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或 密封部位。

8. 经经检修后的隔膜阀，在应用前，需按有关测试规定进行密封性试验合格后方能安装。

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
