一、UJ941SM电动法兰柱塞阀产品说明：

UJ941SM电动柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、电动执行器等零件组成。当电动执行器通电旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。UJ941SM电动法兰柱塞阀的柱塞表面经过高精度外圆磨床加工而成,密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用,从而提高了柱塞阀的使用寿命。在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，避免了内外泄漏。关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不会发生泄漏。

二、电动法兰柱塞阀产品特点：

1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。

2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。

3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。

4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

三、电动法兰柱塞阀主要性能参数：

规格:DN50～DN300

压力:PN16～PN64

温度:-20℃-500℃

材质:铸钢、不锈钢、铬钼钢

阀杆:不锈钢

介质:适用水、导热油、蒸汽、燃气、硝酸类。

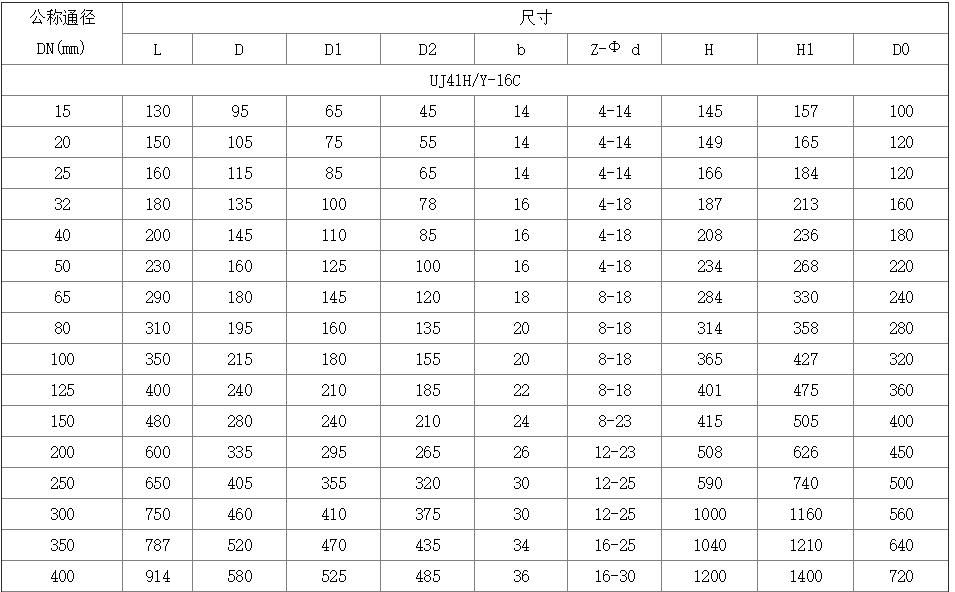

四、电动法兰柱塞阀外形尺寸：

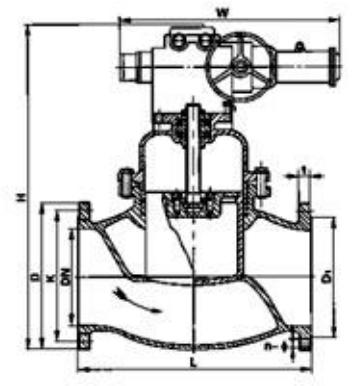

五、电动法兰柱塞阀外形结构图：



【电动法兰柱塞阀安装和维修】

1、本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。

2、本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。

3、经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，

4、不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
