一、5100管端式呼吸阀产品说明：

5100型排空式呼吸阀始终保持密封，直至系统压力或真空超过阀门的设定压力。当发生过压时，受力的阀芯提升，打破阀座与阀芯之间的密封，使蒸气通过阀门的孔板，释放压力或真空集聚。一旦释放完毕，阀门重新密封并保持密封。

二、5100管端式呼吸阀产品特点：

呼吸阀5100型采用双重导轨的专利设计（实用新型专利 ZL 2019 2 0932260.0）使阀门开启更加平滑、稳定；10%全启，提供更高的泄放量；优良的密封结构，远优于API2000等标准，开启排出压力或补偿真空后阀门重新回座并提供同样的密封性能。

三、5100管端式呼吸阀产品性能参数：

1、 双重导轨阀门系统，在操作过程中，可使阀门冲程平滑并减少门磨损

2、  对于容许泄漏量（泄漏量远小于API2000标准），超过了最严格的标准并保证很高的设定精确度(±3%)

3、 超压10%即可全启完全

4、 可现场更换的阀芯和阀座组件

5、 有ANSI,DIN和HG/T20592~20635-2009法兰

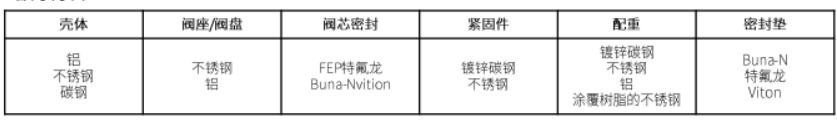

四、5100管端式呼吸阀产品结构材料：

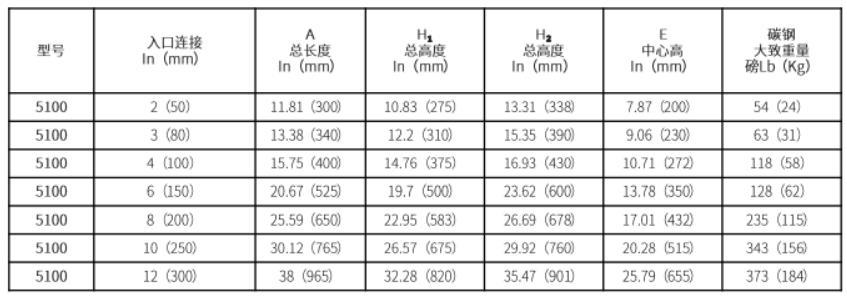

五、5100管端式呼吸阀产品尺寸：



六、5100管端式呼吸阀产品结构图：



七、5100管端式呼吸阀维护与保养：

为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。

八、5100管端式呼吸阀安装：

1 ）呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；

2 ）当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；

3 ）若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。
