一、QHXF-89全天候防冻呼吸阀产品说明：

QHXF-89全天候防冻呼吸阀采用抽屉防火结构，便于清洗及维护，是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。QHXF-89全天候防冻呼吸阀利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。QHXF-89全天候防冻呼吸阀采用法兰的连接方式；一般安装在储罐顶部阀体由铸钢、不锈钢材质组成；适用温度为-40ºC～+80ºC 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 汽油、柴油、煤油、原油、甲苯等。

二、QHXF-89全天候防冻呼吸阀执行标准：

制造标准：GB5908-86；SY7511-87

法兰标准：HG20592-97；JB/T78-94

检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000

三、QHXF-89全天候防冻呼吸阀工作原理：

QHXF-89全天候防冻呼吸阀利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性;当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高;当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。

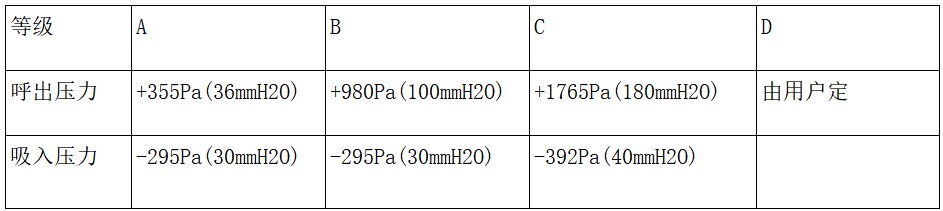

四、QHXF-89全天候防冻呼吸阀操作压力：

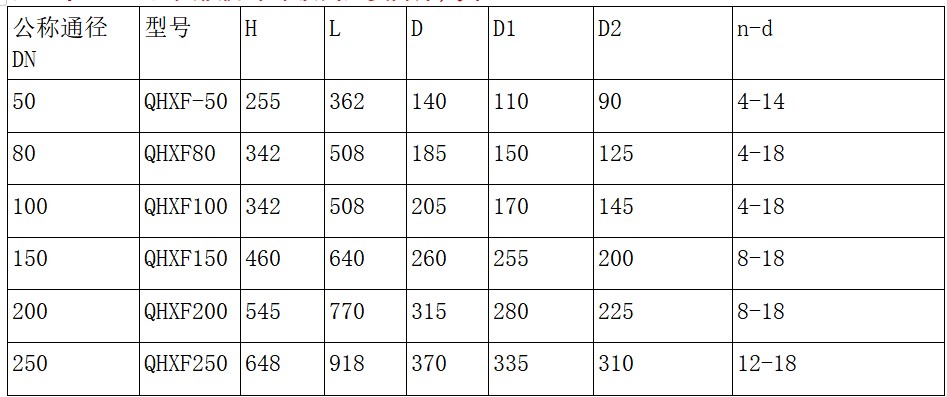

五、QHXF-89全天候防冻呼吸阀主要外形尺寸：

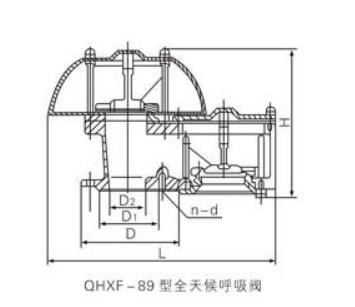

六、QHXF-89全天候防冻呼吸阀结构图：

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
