疏水阀|倒置桶疏水阀|SBT24倒置桶疏水阀|机械型疏水阀|不锈钢疏水阀

更新:2022-08-03 11:56:58      点击:
  • 品牌:   工开
  • 型号:   SBT24
  • 在线订购
产品介绍

一、SBT24倒置桶疏水阀产品说明:

SBT24倒置桶疏水阀;倒置桶式疏水阀是一种机械型疏水阀,其主要结构是一个倒置的不锈钢开口桶,桶的顶部连接阀芯杠杆。该阀的阀体、阀盖全部铸钢材质,内件全部采用不锈钢,活动零部件设计时已充分考虑了磨损余量,提高了疏水阀使用寿命。

二、SBT24倒置桶疏水阀产品特点:

1、U型流道设计,实现水封效果,无泄漏蒸汽现象。

2、具有专利技术可靠的柔性关闭系统,无蒸汽泄漏。

3、加装防水击装置,使进入阀体的流体不产生水击现象。

4、 内置止回阀,适用过热蒸汽环境。

5、 内置过滤器,使疏水阀在洁净的环境中工作。

6、依照压力大小选择不同的排量曲线。

7、背压率高达90%以上。

8、停汽后可打开螺塞排除凝结水, 防止因低温结冰而损坏疏水阀。

三、SBT24倒置桶疏水阀产品工作原理

SBT24倒置桶疏水阀的工作原理是根据蒸汽和冷凝水的密度不同而产生浮力,浮力的变化导致浮筒上下动作,带动与之相连的阀芯阀座的调节和开关。倒置桶疏水阀的原理和结构使其具有一些无以伦比的特点和优势。

四、SBT24倒置桶疏水阀产品技术标准:

GB/T12250-2005 蒸汽疏水阀术语标志结构长度

GB/T22654-2008  蒸汽疏水阀技术条件

GB/T12251-2005  蒸汽疏水阀试验方法

ISO 6948

五、SBT24倒置桶疏水阀产品主要性能参数:

公称压力 PN63

最大允许压力(壳体) 6.27MPa/200℃

最大允许温度(壳体) 450C/2.6MPa

出厂蒸汽动作试验 >3次/1.6MPa

最大工作压力 4.5MPa

最高工作温度 350℃

出厂冷态试验压力 9.5MPa

气密封试验压力 2.0MPa

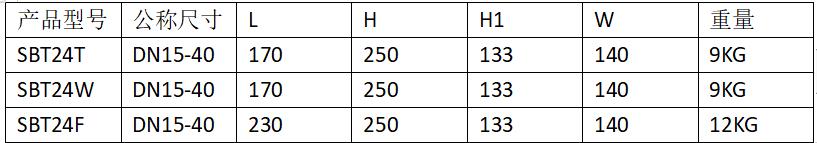

六、SBT24倒置桶疏水阀产品主要外形尺寸:



七、SBT24倒置桶疏水阀产品结构图:



声明:本文中所有文字、数据、图片由上海工开阀门厂文员编辑,需了解该产品的具体性能参数、结构尺寸参数、价格等,请联系单位工程师,电话:021-66090008
