一、GUD系列电动真空球阀产品说明：

GUD系列电动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。采用电动执行器驱动阀杆转 90o达到开关目的。 GUD系列电动真空采用密封结构设计独特，漏率可达到<1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状;并且开关扭矩小，配置电动执行器小，工作稳定、可靠;还具有结构紧凑，GUD系列电动真空球阀重量轻，外形简洁、美观;该阀既能适用高真空，又能适用一定的正压力下使用;由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。

二、GUD系列电动真空球阀产品特点：

1、密封结构设计独特，改变了球阀不能满足高真空、超高真空的现状;

2、开关扭矩小，配置电动执行器小，工作稳定、可靠;

3、结构紧凑，重量轻，外形简洁、美观;

4、该阀既能适用高真空，又能适用一定的正压力下使用;

三、GUD系列电动真空球阀主要性能参数：

漏率： ≤1.3×10-9Pa.M3/S;

压力范围：1.3×10-7Pa～6×105pa;

工作温度：-30℃～+232℃;

工作电压：220V;

工作介质：水、蒸气、酸、碱;

安装位置：任意;

寿命：≥20000次。

原理：采用电动执行器驱动阀杆转 90o达到开关目的。

四、GUD系列电动真空球阀主要零部件材料：

阀体　304、316L; 球体　316L;

密封件　增强聚四氟乙烯

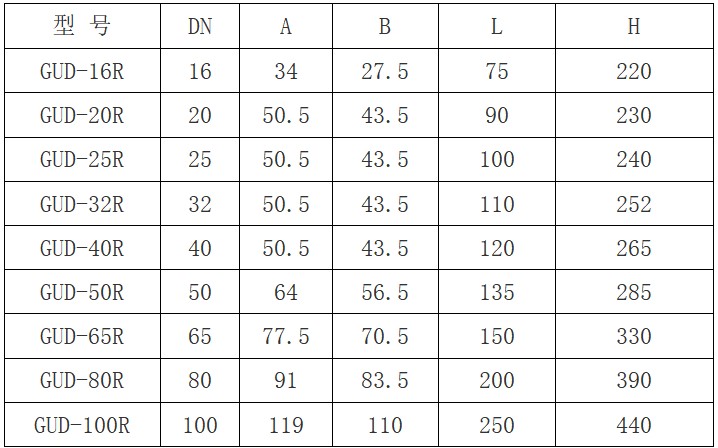

五、GUD系列电动真空球阀快卸法兰连接尺寸 (标准：GB4982)：

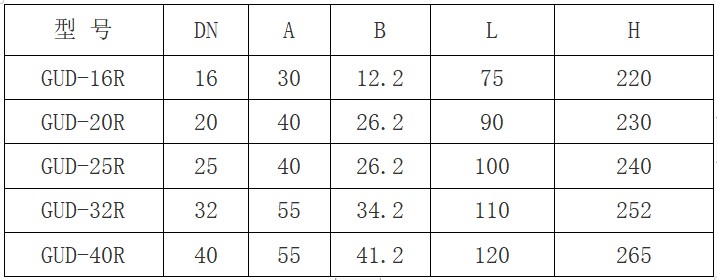

GUD系列电动真空球阀卫生级法兰连接尺寸 (标准：ISO-2852)：

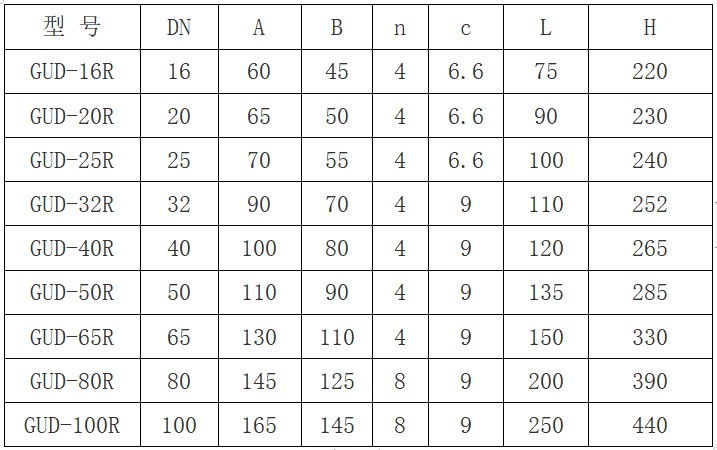

GUD系列电动真空球阀活套法兰连接尺寸 (标准：GB6070)：

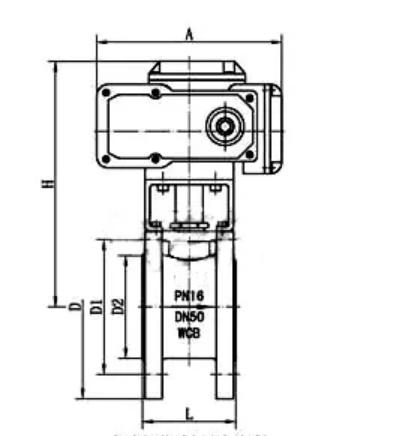

六、GUD系列电动真空球阀主要外形结构图：



球阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
