一、QB1丝口式单口排气阀产品说明：

QB1丝口式单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。

二、QB1丝口式单口排气阀作用原理：

当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。

三、QB1丝口式单口排气阀用途及主要性能规范：

1、本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。

2、安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以**验停水。

3、如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。

四、QB1丝口式单口排气阀主要零部件：



五、QB1丝口式单口排气阀主要外形尺寸：

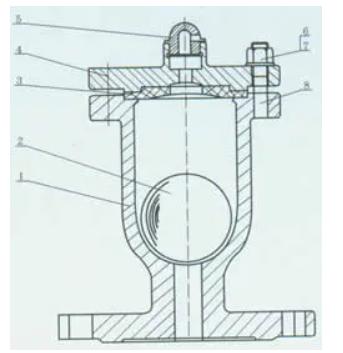

六、QB1丝口式单口排气阀结构图：



声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
