一、MQ、SQ型气动单座薄膜切断阀产品概述：

    MQ、SQ型气动薄膜（活塞）切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。

二、MQ、SQ型气动单座薄膜切断阀产品特点：

MQ、SQ型气动单座薄膜切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。MQ、SQ型气动单座薄膜切断阀阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。

阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。平衡型阀内件，提高了切断阀的许用压差。波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。活塞式执行机构，操作力大，使用压差大。

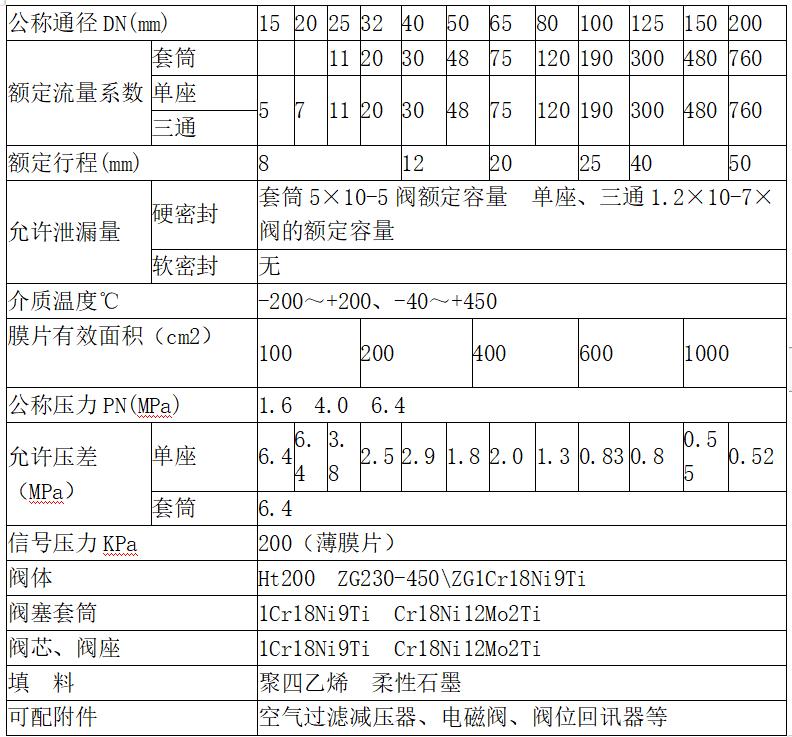

三、MQ、SQ型气动单座薄膜切断阀技术参数：

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
