一、电动对夹式中线蝶阀产品概述：

   电动对夹式中线蝶阀是采用一体化结构，接入220V AC电源即可控制运转，也可加入控制模块,输入控制信号（4-20mA DC或1-5V DC）进行调节控制。该阀具有功能强、体积小、性能可靠等优点，配套简单，流通能力大。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。被广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等到行业的工业过程自动控制系统中。

二、电动对夹式中线蝶阀产品特点：

1、电动启闭，具有任意调整、止回和截止功能，操作方便，安全可靠。

2、流阻小，本阀全开时流阻系数不超过0.3。

3、当发生事故或停电时，可以通过手动操作控制蝶阀启闭。

4、可连续实现慢开、快开或快关、慢关的动作，并有效的防止了泵出口介质倒流和水锤的产生。

5、节能驱动与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关低段大转矩的功能。

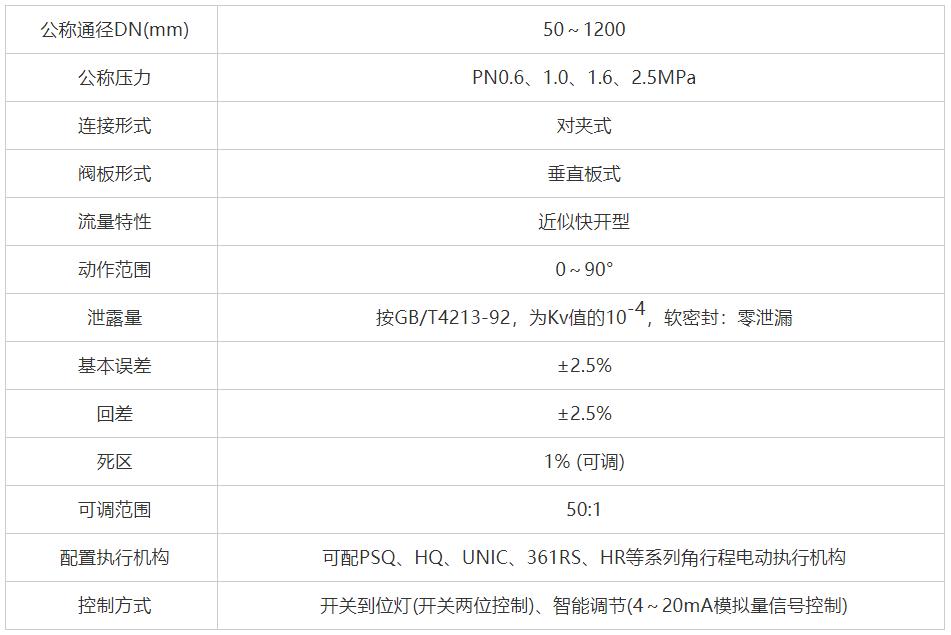

三、电动对夹式中线蝶阀主要技术参数

 四、电动对夹式中线蝶阀主要零件材质

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

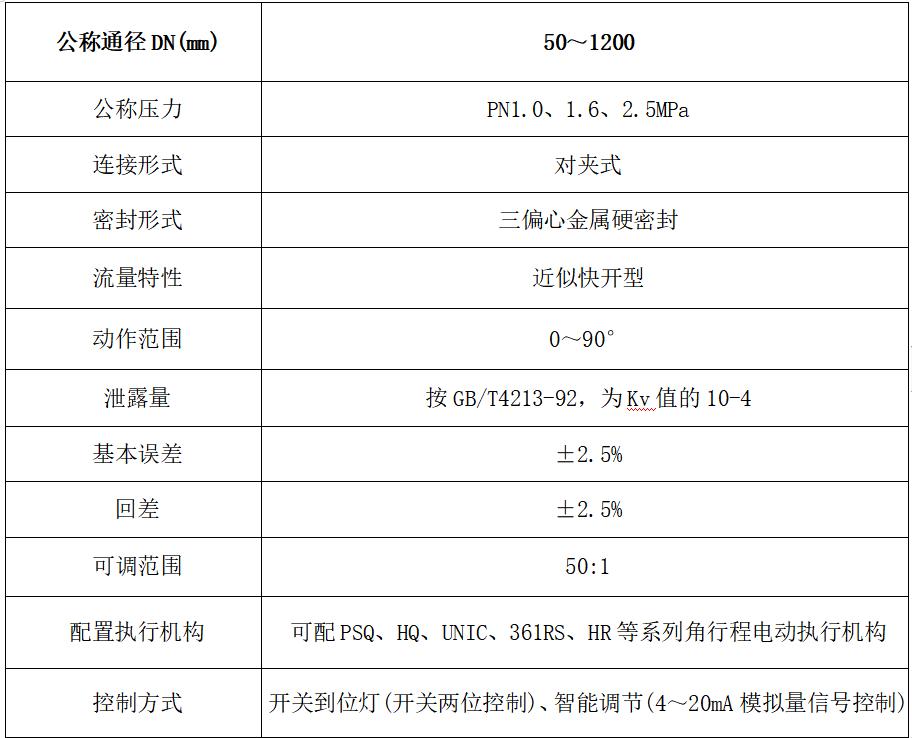

五、电动对夹式中线蝶阀主要性能规范



六、电动对夹式中线蝶阀应用规范

设计标准     GB/T2238-1989

法兰连接尺寸  GB/T9113.1-2000；GB/T9115.1-2000；JB78

结构长度     GB/T12221-1989

压力试验     GB/T13927-2000；JB/T9092-1999

七、电动对夹式中线蝶阀主要外形连接尺寸

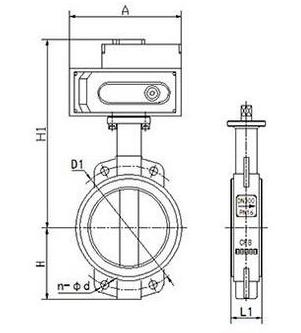

八、电动对夹式中线蝶阀结构图



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
