一、VA7010电动二通阀产品说明：

VA7010电动二通阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭或开启，使室温始终保持在温控器设定的温度范围内。

VA7010电动二通阀之驱动器与阀体采用螺套联接方式，可以在阀门安装之后，再安装驱动器，现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。

二、VA7010电动二通阀产品特点：

1、阀体黄铜锻造，不锈钢杆及弹簧，体积小，耐腐蚀。

2、阀芯结构优化，在不减少Kv值的情况下，允许压差大。

3、驱动器与阀体分离，可快速拆装。

4、驱动器有可供系统调试和维修使作用的手动操作杆。

三、VA7010电动二通阀参数：

阀体材料：黄铜锻造

阀杆材料：不锈钢  (A1S1302)

密封材料：丁腈橡胶 (NBR)

驱动器：盖阻燃ABS工程塑料

工作介质：水

介质温度：<95℃

环境温度：0℃-60℃

驱动器底盘：压铸铝合金

启闭时间：开约10秒，关约5秒

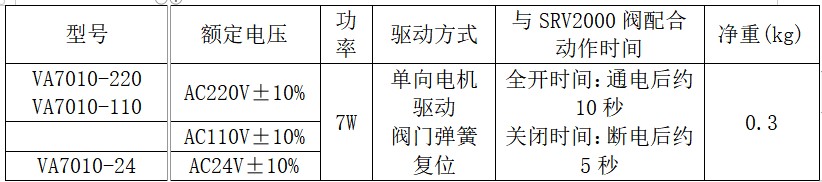

四、VA7010电动二通阀驱动器技术参数：

五、VA7010电动二通阀技术参数：

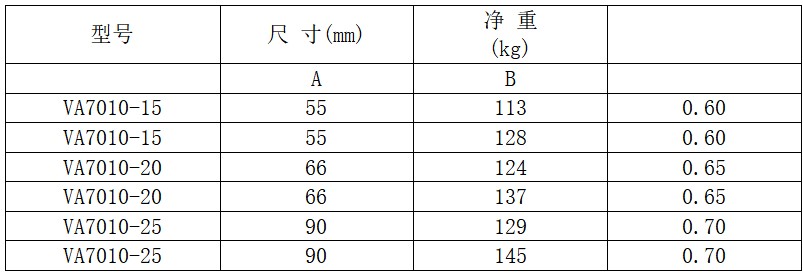

六、VA7010电动二通阀连接尺寸：

七、VA7010电动二通阀安装调试：

1、安装前必须仔细阅读本说明书，切断有关电源并必须由专业技术人员进行安装。

2、水流方向必须同阀体上的箭头方向相同。

3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。

4、阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。 与周围管道、设备 、建筑物必须保持足够的维修操作空间，同时必须安装在维修人员通过检修孔能触及到的地方。

5、两只及其两只以上的电动阀不能并联，如果确需并联要用继电器进行隔离

6、阀体安装完毕并与管路通过试压后才安装驱动器。

7、若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。

8、驱动器不能用保温材料包裹，否则影响其散热。

9、驱动器必须通过不小于1.5mm2的导线进行可靠接地，其它线路应符合电工有关标准。

10、安装完毕并检查正确无误后，通电调试，至少应观察驱动动器的三个完整运行周期，确定所有部件正确为止。

11、经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动阀对水流开关的有效性

八、VA7010电动二通阀维护和保养：

1、重要警告：安装、维修和保养之前必须先将电源切断，以避免造成设备、人身伤害。

2、若阀门在泄漏应立即将其从系统中离，并更换整个阀体总成。

3、若驱动器不工作，应更换驱动器总成，若驱动器在工作但走不到位，应清洁驱动器内扇型齿轮齿面，然后上润滑油。

4、驱动器内减速机为大速比精密小模数齿轮结构，用手动操作杆打开阀门时，用力要轻柔，让阀杆慢慢下去，用力过猛会损坏减速机。
