一、AT系列气动执行器产品概述：

       AT系列气动执行器是双活塞齿条与齿轮转动结构设计，分为双作用与单作用（弹簧复位）。通过CAD三维模型创新优化设计，外形美观紧凑、现代化的造型；并采用实用新型材料、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合国际标准技术规范，满足现在和未来的需求。AT系列气动执行器外形美观而精巧，重量轻，具有防水密封结构。有常温型、高温型、低温型。在常温工作条件下使用丁腈橡胶，在高温或低温时采用氟橡胶或硅橡胶，并且输出轴的安装连接孔有多种形状（四方孔、轴键孔、扁孔）供选择。气动执行器紧湊的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定。安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准，确保间的互换性和方便安装电磁阀、限位开关等附件。

二、AT系列气动执行器产品特点：

1、挤压成型的铝合金缸体，经硬质氧化处理，表面质地坚硬，耐磨性强。

2、紧湊的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定。

3、活塞、齿条和输出轴的活动部位均安装F4导向环，实现低摩擦，长寿命，避免金属间的接触。

4、单气控型执行器的弹簧经预压后安装，可安全、方便的拆卸和组装。

5、在全开和全关位置均可进行0度和90度正负5度的双向行程调节。

6、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准，确保间的互换性和方便安装电磁阀、限位开关等附件。

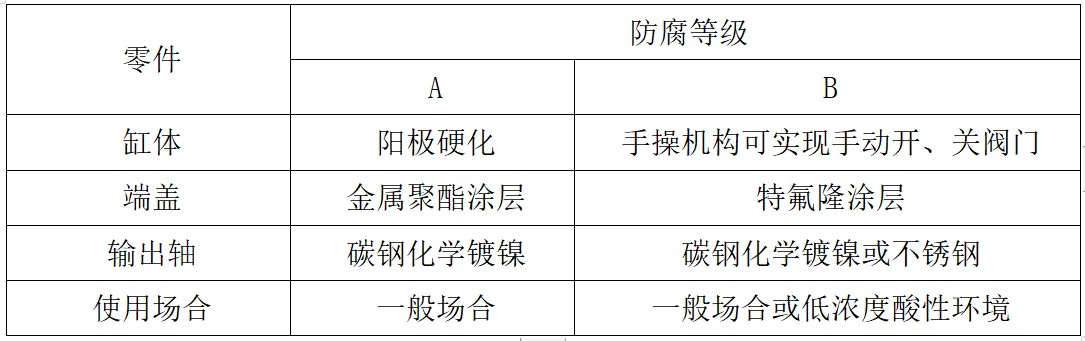

7、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。

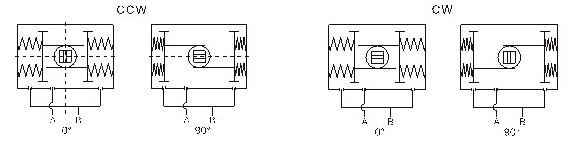

三、AT系列气动执行器工作原理：



CCW：

A口进气.压缩空气克服弹簧力。推动活塞向外运动，执行器输出轴逆时针转动（0°→90°），B口排气；

执行器失气，活塞在弹簧力的作用下向内运动，执行器输出轴顺时针转动（90°→0°），A口排气。



CW：

A口进气，压缩空气克服弹簧力.推动活塞向外运动，执行器输出轴顺时针转动（0°→90°）, B口排气；

执行器失气.活塞在弹簧力的作用下向内运动.执行器输出轴逆时针转动（90°→0°），A口排气。

四、AT系列气动执行器主要技术参数：

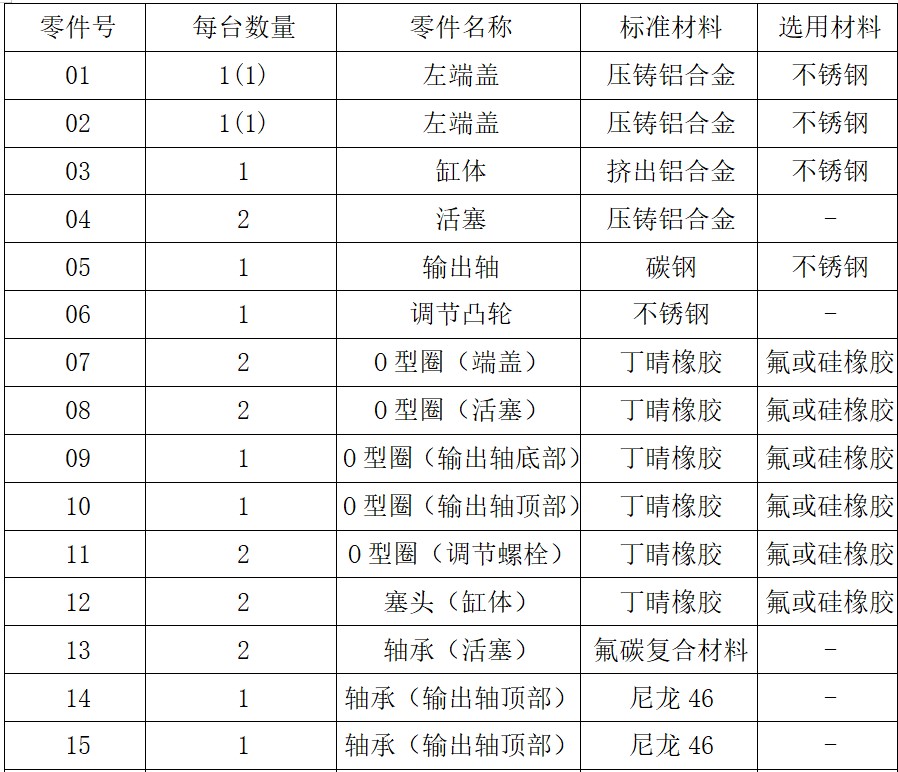

五、AT系列气动执行器主要零部件材料：

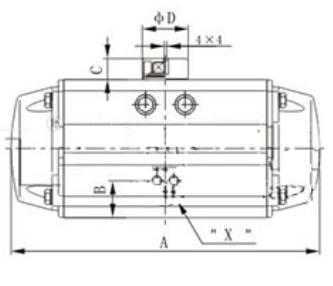

六、AT系列气动执行器主要外形结构图：

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
