一、HD7Q41X型全液控止回蝶阀产品说明：

HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占具空间小，与一般型蝶阀相近。本蝶阀适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）HD7Q41X型全液控止回蝶阀是适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）

二、HD7Q41X型全液控止回蝶阀产品结构特点：

1、HD7Q41X型全液控止回蝶阀减小了能量损耗，传动机构得到简化，占具空间小，安装方便，即可左、右卧式安装，也可以立式安装。

2、该阀装在泵后，可代替闸阀（蝶阀）和止回阀两台阀门。且流阻系数小，大口径蝶阀流阻系数只比闸阀略高。因此，该类阀门为节能产品。

3、HD7Q41X型阀关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用。

4、如所有行程开关都采用电感式接近开关，移除液压站，防护等级可达IP67。

三、HD7Q41X型全液控止回蝶阀产品执行标准：

制造标准JB/TB527-97、GB/T 12238-89

法兰标准GB/T 17241  6998、GB2555-2556-81

结构长度标准GB12221-89

检验标准GB/T 13927-92

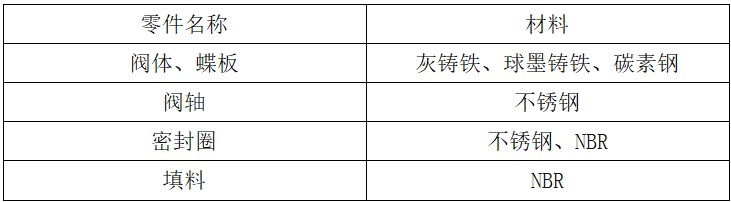

四、HD7Q41X型全液控止回蝶阀产品零部件材料：

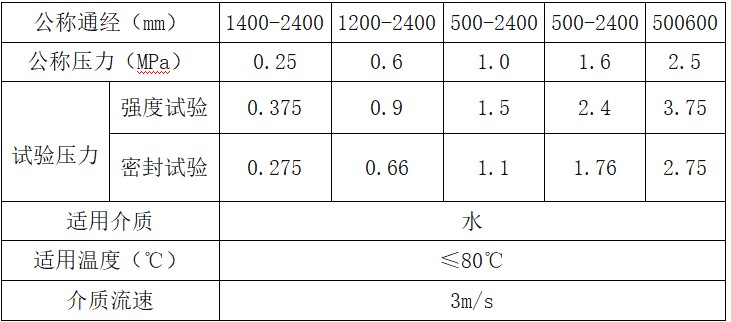

五、HD7Q41X型全液控止回蝶阀产品性能规范：

六、HD7Q41X型全液控止回蝶阀连接尺寸：

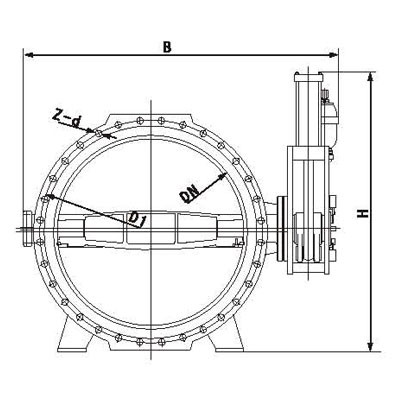

七、HD7Q41X型全液控止回蝶阀外形结构图：



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
