一、HD7S41X液控缓闭蝶阀产品说明：

HD7S41X液控缓闭蝶阀是目前国内外较先进的管路控制设备，主要用于水电站、自来水给水泵房以及电力、石油、化工、冶金、矿山等其他各类泵站、安装在水轮机进口或水泵出口管路、作截止、止回、调节之用。HD7S41X液控缓闭蝶阀有能按程序启闭、在正常供电和突然断电情况下均能自动按预定的时间和角度分快、慢二阶段关闭；调节范围大、适应性强。可消除破坏性水锤、防止水泵和水轮机组发生飞逸事故，有效地降低了管网系统的压力波动、保障设备的安全可靠运行。该阀可取代水泵出口处原电动闸阀和止回阀的功能，减少占地面积及基建投资。同时其流阻系数仅为0.1～0.6，远小于止回阀的流阻系数（1.7～2.6），节能效果明显。

二、HD7S41X液控缓闭蝶阀产品结构特点：

1、液控缓闭蝶阀由阀门本体、传动机构、液压站、电控箱等四部分组成。

2、阀门本体由阀体、蝶板、阀轴、滑动轴承、密封组件等主要零件组成。

3、重锤式阀体采用卧式安装，阀轴采用半轴结构。

4、蓄能器式DN≥300mm时阀体采用卧式布置；DN≤250mm一般采用立式布置，也可根据用户要求采用卧式布置。

5、传动机构主要由液压缸、摇臂、支撑墙板（重锤式还有重锤、杠杆、锁定油缸等）等连接、传动件组成，是液压动力开、关阀门的主要执行机构。

6、卧式布置时，传动机构一般采用正向安装；受现场空间限制时也可根据用户要求采用反装型（即传动装置位于阀体的另一侧，见示意图）。

7、液压站包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀、液压集成块、油箱等零部件。

三、HD7S41X液控缓闭蝶阀产品执行标准：

设计与制造 GB/T14478、JB/T5299

结构长度 GB/T12221

配管法兰 JB/T74～90、GB/T12380、GB/T9112～9131

蓄能器标准 GB/T2352

试验与检验 GB/T14478、GB/T13927

质量保证 ISO9001

四、HD7S41X液控缓闭蝶阀产品零部件材料：

零件名称    材料

阀体  灰铸铁、球墨铸铁、碳素钢

蝶板  灰铸铁、球墨铸铁、碳素钢

阀轴       2Cr13、45#

阀体密封面   铜、不锈钢

蝶板密封圈   优质丁橡胶、不锈钢

填料       V形密封圈

墙板       碳素钢

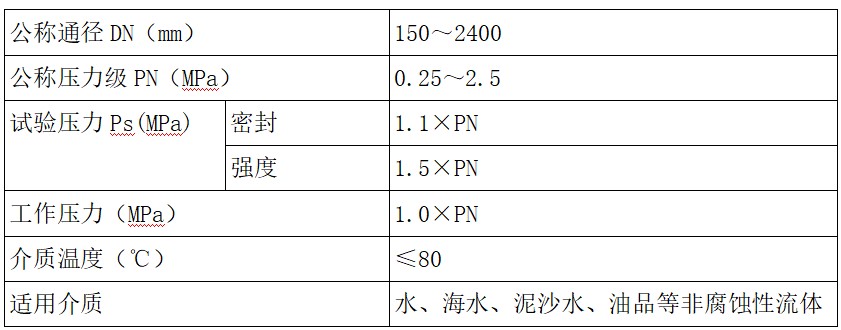

五、HD7S41X液控缓闭蝶阀产品性能规范：

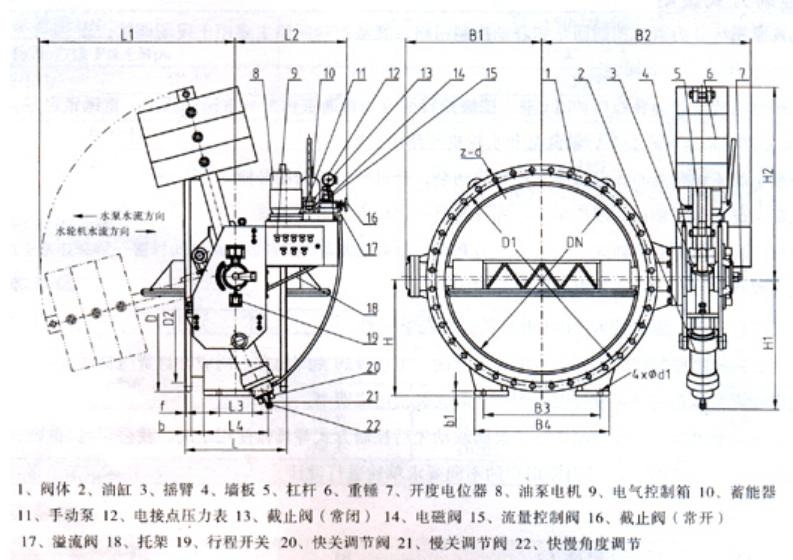

 六、HD7S41X液控缓闭蝶阀产品外形结构图：



七、HD7S41X液控缓闭蝶阀产品安装与调式：

吊运：开箱后用吊车运蝶阀，起吊时注意在四个吊环螺钉中选取平衡位置。本阀长时间存放时，应放于干燥处，封闭二端通道，在加工面涂上防锈油。临时停放时可在外墙板位置增加辅助支承以保持平稳。半年不安装，液压系统需清洗换油。

　　安装：安装前应核对本阀铭牌参数是否符合使用要求；清洗阀体内孔及蝶板、检查各部位有无损坏现象，各联接螺栓是否紧固；将阀门按图四、图五所示液流方向安装在泵出口端或水轮机进口端；调整阀座使阀门基本保持水平。

　　试车：根据液压原理图检查各控制阀是否在所需位置；接上总电源，启动电机观察电机风叶，顺时针旋转则接线正确；按使用说明书依次核实开阀、保压、关阀、停止动作以及程序和参数是否相符，试车中检查压力变化是否正常，液压系统不得有泄漏，阀体轴封不得有泄漏。

    运行：配置联动控制电路，与水泵联动操作空负荷运行核实程序及参数，合格即可进入负荷运行试验（动水状态下），运行主要检查：a开阀过程中阀前阀后压力变化应平稳，全开后基本相近。b能按程序与水泵、水轮机联动开关阀。

润滑：本蝶阀液压油为HJ-20#液压油或HU-22#汽轮机油，油位应不低于油标中线。过滤网每半年清洗一次。液压油每年抽样检查一次，检查其清洁度和润滑性，如不符合要求，则应更换。油箱标定容积为40升。

蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
