一、U46SM平衡式柱塞阀产品说明：

U46SM平衡式柱塞阀是基于柱塞阀和节流阀等特点上取长补短，融入新技术，而开发出的一种实用新型的阀门。该新型产品的结构，阀盖固定于阀体上部一根阀杆通过阀盖，其外端固连着传动装置，内端固连着活塞上体和下体，且在两者的之间的侧部，形成一个环形凹槽，在环形凹槽内下部套接一个金属密封圈，上部套接一个非金属活塞环，在阀体内部设有与活塞相配合的不锈钢缸套及阀座。

二、U46SM平衡式柱塞阀产品特点：

U46SM平衡式柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。平衡式柱塞阀中柱塞与密封环间采用过盈配合，平衡式柱塞阀通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内外泄漏、同时阀门开启力矩小，能实现阀门迅速开启和关闭。

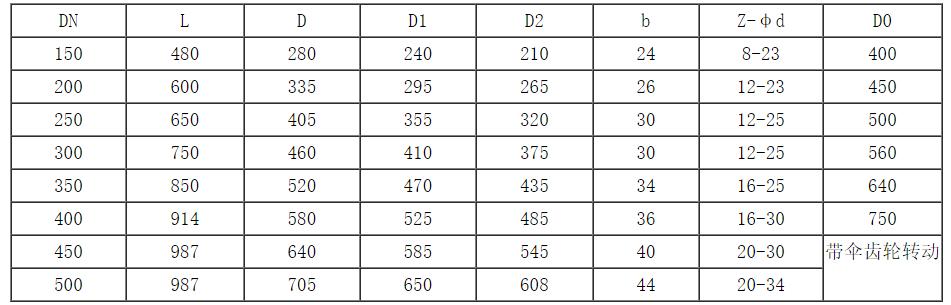

三、U46SM平衡式柱塞阀产品连接尺寸：



四、U46SM平衡式柱塞阀产品结构图：



五、U46SM平衡式柱塞阀产品安装与维修：

1、本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。

2、在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

3、本公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。

4、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
