一、Z273X-10Q液动浆液阀产品说明：

Z273X-10Q液动浆液阀是由上海工开阀门厂生产的新型浆液阀，在吸收和消化国内外先进阀体技术基本上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。电液动浆液阀主体采用铸造，铸铁材质，由左，右阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，可根据客户需要安装其他驱动方式如伞齿轮，气动装置、电液动装置；广泛用于化工，煤炭，食品，污水，造纸，钢铁等到领域，是一种理想的密封阀门。电液动浆料闸阀是通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区的集中或程序控制，广泛应用于冶金，电力，煤炭，矿山，水利等行业。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多特点，同时具备手动、电液动操作功能。电气控制方式有：行程开关控制、位置显示仪控制，Z273X-10Q液动浆液阀主体材料为铸铁，公称通径：50-1200(mm)实现了机、电、仪、液一体化功能。

二、Z273X-10Q液动浆液阀产品特点：

1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小

2、密封面采用不锈钢和硬质合金，使用寿命长

3、采用柔和石墨填料，密封可靠，操作轻便灵活

三、Z273X-10Q液动浆液阀主要用途：

该产品通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区的集中或程序控制，广泛应用于冶金，电力，煤炭，矿山，水利等行业，是一种应用性强的新型更新替代产品。

四、Z273X-10Q液动浆液阀执行标准：

设计制造：JB/T 8691-98

结构长度：GB/T 15188.2-94

法兰连接尺寸：GB/T 9113-2000

阀门检查和试验：GB/T 13927-92

五、Z273X-10Q液动浆液阀技术参数：

1、阀体材质：铸铁(GG25)、球墨铸铁(QT450)

2、公称压力：0.6Mpa、1.0Mpa、150LB

3、公称通径：DN50-600mm  NPS2"-24"

4、适用温度：-0～+80℃(具体温度范围视密封副材质和介质性质而定)

5、连接法兰：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准

6、密封型式：软密封（X、F）

7、泄漏量：软密封（零泄漏）

8、驱动方式：电液动驱动

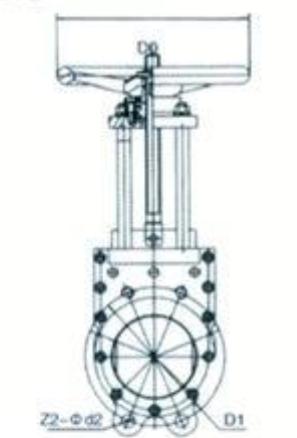

六、Z273X-10Q液动浆液阀结构图：
