一、YHQ341F蜗轮整体斜面球阀产品说明：

    YHQ341F蜗轮整体斜面球阀适用于液化石油气、油品、水、腐蚀性流体工程及铝业氧化铝粉输送工程。该阀采用楔式上装型，结构新颖，性能优异。整体斜面球阀密封可靠，由于阀体是整体式，温差及管道安装应力不影响球体密封副的密封性能。在密封副磨损时，弹簧力能自动补偿。YHQ341F蜗轮整体斜面球阀操作轻便启闭力矩仅为常用球阀的50％以下。使用寿命长优质的聚四氟乙烯阀座内、外有金属保护圈,防止介质对阀座的冲刷损坏及聚四氟乙烯的冷流。并且预紧力可调整达到较小的密封比压，这将大大提高使用寿命。采用防火设计；一旦阀座被火烧坏，内外金属保护圈，起一定的保护作用。

二、YHQ341F蜗轮整体斜面球阀产品特点:

1、密封可靠，由于阀体是整体式，温差及管道安装应力不影响球体密封副的密封性能。在密封副磨损时，弹簧力能自动补偿。

2、操作轻便启闭力矩仅为常用球阀的50%以下。

3、使用寿命长优质的聚四氟乙烯阀座内、外有金属保护圈,防止介质对阀座的冲刷损坏及聚四氟乙烯的冷流。并且预紧力可调整达到较小的密封比压，这将大大提高使用寿命。采用防火设计，一旦阀座被火烧坏，内外金属保护圈，起一定的保护作用。

4、维护方便本产品需要维护时，只要将阀盖拆开，即可进行维护，不必将阀门从管道上拆下。

三、YHQ341F蜗轮整体斜面球阀执行标准：

公法兰连接：JB/T79-1994、GB9113-1988、

ANSI B16.5、HGJ 44~76-1991、HG 5010-1958

对焊连接：ANSI B16.25、GB 12224-1989

四、YHQ341F蜗轮整体斜面球阀主要性能参数：

称通径：DN15－200mm、1/2~2in

公称压力：PN1.6~10.0Mpa、Class 150~600Lb

适用温度：-28~300℃、-28~180℃、-28~425℃

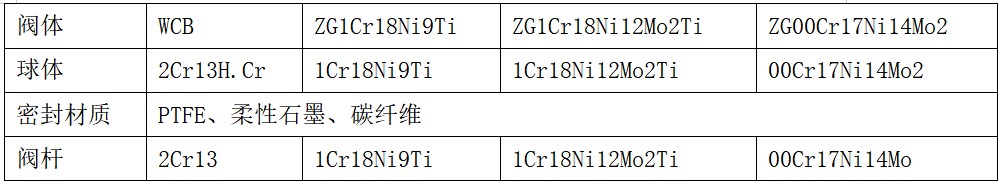

五、YHQ341F蜗轮整体斜面球阀主要零部件材料：

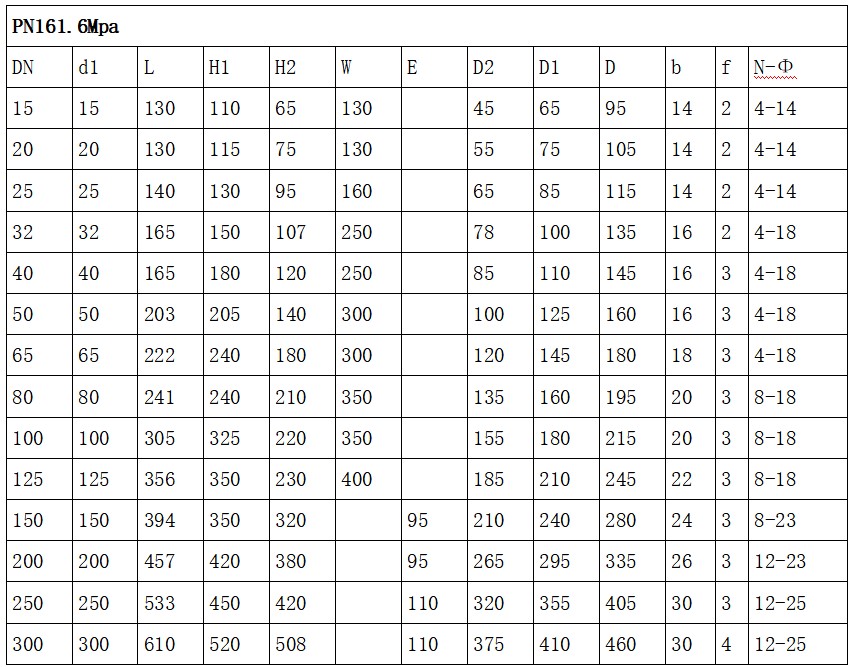

六、YHQ341F蜗轮整体斜面球阀外形尺寸：

七、YHQ341F蜗轮整体斜面球阀结构图：



球阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
