一、 GJ841X-6L气动管夹阀(气囊阀)产品说明：

GJ841X-6L气动管夹阀(气囊阀)又叫铝合金管夹阀内衬套胶管按内衬套规格尺寸而设计，双层分隔式加强网布筋设计工艺。增加内衬套的回弹力，延长产品寿命。介质流通畅、摩擦阻力小、无泄漏、不发生阻塞以及自身重量轻是气动式夹管阀重要的优点。所有的气动管夹阀(气囊阀)的外壳均呈扁平的椭圆形，因此保证了较低的压缩空气消耗，这不仅意味着可以节省能源，而且同时也确保了气动管夹阀预定的唇形弯折方向。预定的唇形弯折方向不仅可以保证地关断介质流，而且，即便有较大的固体颗粒也可被内衬套包覆，并使其全关断。在气动管夹阀(气囊阀)的安装说明书中，有对各种内衬套更换工作的说明，更换内衬套的工作简便易行，因此维护成本低。铝合金管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。

二、 GJ841X-6L气动管夹阀(气囊阀)产品特点：

1、压力损失效、堵塞少、泄露效，防水锤冲击

2、适用于含颗粒的液——固及气——固二相流

3、橡胶管套带有纤维增强结构，耐磨、抗疲劳

三、 GJ841X-6L气动管夹阀(气囊阀)工作原理：

当压缩空气或液体（为2 bar的压差）进入到铝合金管夹阀时，回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。由此确保了介质流可靠地关断，同时也提高了内衬套的使用寿命。在这种情况下，气动铝合金管夹阀被关闭，从而使得介质流可以被关断。工作压力根据公称通径而定，范围为2-6 bar。当压缩空气或液体中断时，内衬套由于回弹力或恢复力的作用和介质压力的作用而使阀门全打开。

四、 GJ841X-6L气动管夹阀(气囊阀)主要参数：

1、阀体：铸铁DN25~300、铸铝DN25~300、铸钢DN25~300

2、法兰连接：铸铁DN25~300，316LDN40~200

3、控制介质：压缩空气或压力水

4、控制附件：手动-三通手动阀、自动-三通电动阀

五、 GJ841X-6L气动管夹阀(气囊阀)管套材质及温度范围：：

（1）天然橡胶-5~80℃

（2）三元乙丙胶-5~120℃

（3）食品级：食品级天然橡胶管套

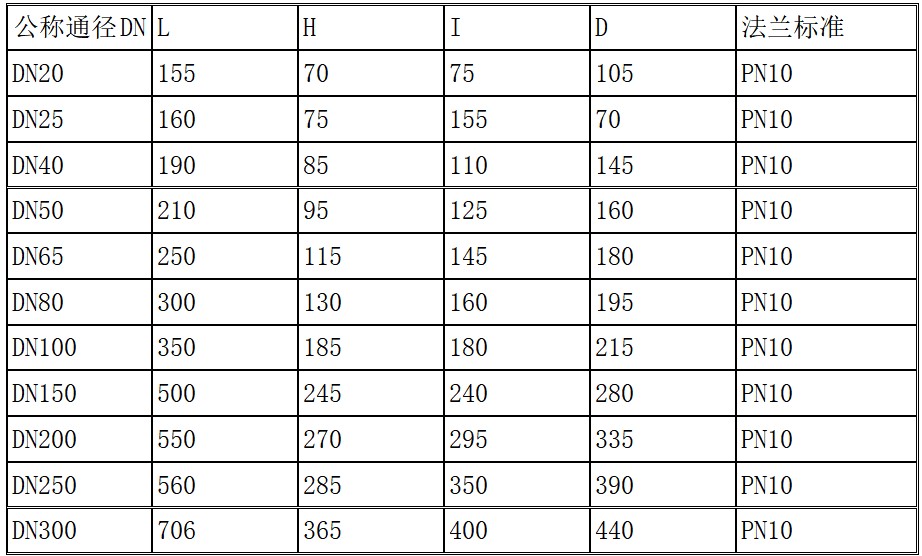

六、 GJ841X-6L气动管夹阀(气囊阀)外形尺寸：

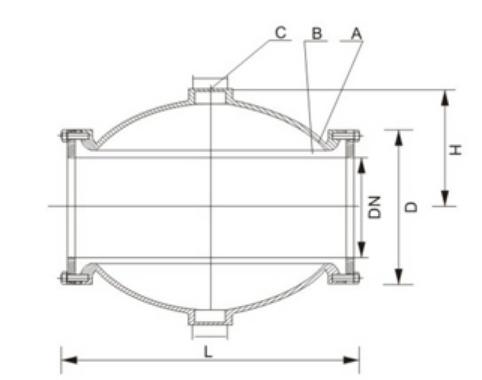

七、 GJ841X-6L气动管夹阀(气囊阀)外形结构图：
