一、电动通风法兰蝶阀产品概述

    电动通风法兰蝶阀采用中线式蝶板与短结构钢板焊接的结构形式设计制造的，具有结构紧凑、重量轻、便于安装、流阻小、流通量大等特点。其适用温度随阀体选材而定，阀体内无连杆、螺栓等，工作可靠，使用寿命长，可以多工位安装，不受介质流向影响。配置AC 220V,380V电源电压作为驱动动力，接受工业自动化仪表控制系统输出的（4~20mA）电压电流信号就可以控制运行。可适用于工业、冶金、环保等管道作通风调节介质流量之用，主要用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。

二、电动通风法兰蝶阀产品特点

1、设计新颖合理，结构上独特，操力矩小。并且操作简便，开关灵巧启闭迅速。

2、可根据现场的压力和温度来选择阀门的材料以满足常温、高温不同温度条件等。

三、电动通风法兰蝶阀主要性能规范

公称通径 mm     50～2000

公称压力(MPa)   PN0.25、0.6、1.0

介质温度          -40～+450℃（钢板卷焊），+450℃以上（不锈钢板卷焊）

转角范围          0-90度

流量特性         近似百分比

法兰标准         GB/T9115-2000钢制管法兰焊接标准

配置执行机构   可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构

控制方式        开关到位灯(两位控制)、智能调节(4～20mA模拟量信号控制)

四、电动通风法兰蝶阀主要零件材质

零件名称             材料

阀体       铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板       铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封圈   与阀体相同

阀杆       碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料       氟塑料、柔性石墨

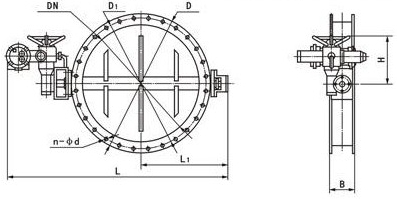

五、电动通风法兰蝶阀主要连接尺寸



六、电动通风法兰蝶阀结构图



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
