U45H法兰直流式柱塞阀关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。直流式柱塞阀较大的优点是介质在内流动平衡转弯拐角少。直通式流线为二通形、角式流线为直角形、而直流式流线为直流形，根据对三种柱塞阀，流阻系数的测定DN100mm，直通式截止阀流阻系数为4.1，DN100mm角式截止阀流阻系数为3.8，而DN100mm直流式截止阀流阻系数为0.5，阻力大大降低。

二、U45H法兰直流式柱塞阀产品特点：

1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。

2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。

3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。

4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

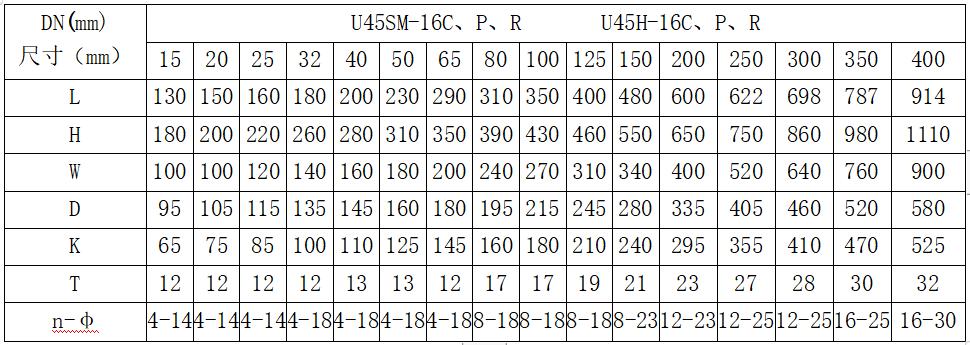

三、U45H法兰直流式柱塞阀产品外形尺寸：

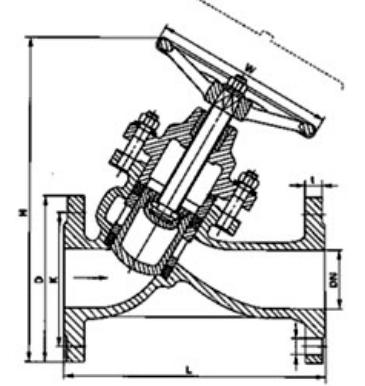

四、U45H法兰直流式柱塞阀产品外形结构图：

六、U45H法兰直流式柱塞阀安装和维修：

1、本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。

2、在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

3、本公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。

4、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
