一、G941J电动衬胶隔膜阀产品说明：

G941J电动衬胶隔膜阀是一种隔膜形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。其突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。 G941J电动衬胶隔膜阀通密闭件为富有弹性的橡胶隔膜。所以还拥有较好的密闭性和较小的关闭力；胶隔膜阀是由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成的一种阀体。可根据不同的材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构.G941J电动衬胶隔膜阀电动衬胶隔膜阀用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃≤150℃（按照衬里和隔膜材料）

二、G941J电动衬胶隔膜阀产品特点：

1.电动衬胶隔膜阀与其它阀门的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于隔离的状态，从而防止了泄漏弊端。
2.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3.阀体内腔表面视复有厅供选择的多种橡胶。所以拥有优越的耐腐蚀的特点。
4.密闭件为富有弹性的橡胶隔膜。所以还拥有较好的密闭性和较小的关闭力。
5.衬胶隔膜阀是由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成的一种阀体。
6可根据不同的材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构.

三、G941J电动衬胶隔膜阀主要零部件材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢
电动装置：组合件

四、G941J电动衬胶隔膜阀执行标准：

设计标准GB12239

结构长度 JB1688/GB12221

法兰标准JB78  GB4216

检验试验  GB/T13927

驱动方式  手动、电动、气动、常闭型、常开

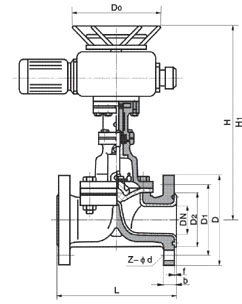

五、G941J电动衬胶隔膜阀主要外形结构图：



隔膜阀维护保养：

1. 隔膜阀 应存放在干燥通风的室内，严禁堆迭放置。

2. 库存隔膜阀的通路两端必须封口，以防止异物进入内腔而损伤密封部件。且应避免与油类 或其他易燃物品接触。

3. 隔膜阀的金属加工表面应清除污垢，并涂以防锈油。油杯内需经常注以润滑油脂。

4. 衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。

5. 在存放期间或停用期间，应逆时针旋转手轮，使阀门处于微启状态，避免使隔膜因长期 受压而失去弹性。

6. 运输过程中或安装时，吊索不得系结在手轮或阀杆上。并严禁与其他金属或硬质物件撞击，以防止损伤零件和衬胶。
