气动高性能蝶阀具有独特的产品结构，浮动式阀座设计，依据压力源的方向，自动调整座位置，达到阀门双面持压密封效果，并且增加了阀座使用寿命。阀轴经过特殊防尘设计，防止了流体进入阀轴造成阀轴卡死之情況。可依据不同工况，可选用不同材质及性能，阀座采用了PTFE、RTFE、PEEK、METAL等材质。气动高性能蝶阀适用于石化、炼油、空分、CDA等工况。

该阀广泛用于各种工业管道中液体和气体(包括蒸汽)的输送。也可用于特殊介质，如氧气、高真空、抗硫或腐蚀性介质。产品还可具有防火结构供选择。连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰设计。

二、气动高性能蝶阀产品特点：

1、结构独特、双面持压设计；

2、可靠的密封性；

3、全系列防静电导引装置结构，超小的操作扭矩；

4、阀门强度符合：ASME B16.34、API 598；

5、全口径通过API 607防火测试规定；

6、金属阀座泄漏符合ANSI FCI 70-2-2003 Table 1 CLASS IV；

7、阀轴逸散符合EPA Method 21测试；

8、连接方式有对夹式、单法兰式。

三、气动高性能蝶阀主要技术参数：

      驱动气源    压缩空气5～7bar(可带手轮)

公称通径    65～700mm

公称压力    150～300LB

适用温度    -30～+150℃

连接方式    对夹式

阀体结构    二偏心、三偏心

阀体材质    304、316、碳钢

阀板材质    304、316

密封材质    PTFE(可定增强型PTFE)

适用介质    气体、水及油类等

可选附件    限位开关、定位器、电磁阀、减压阀

四、气动高性能蝶阀主要性能参数：

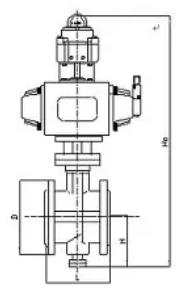

五、气动高性能蝶阀结构图：

  蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
