STB锅炉给水调节阀是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构，流体先经过套筒窗口进行第一级节流，再经过三级连续串级节流，允许压差大，密封性好，流体通道呈S流线型，流量大，调节阀动态稳定性好。该阀是火力发电厂锅炉给水系统的重要调节阀之一，也可适用于石油化工等其他工业的自动控制系统控制高压差流体，可配电动执行机构和气动执行机构。

STB锅炉给水调节阀气动活塞执行机构或电动执行机构组成，主要由高温石墨编织填料和锻钢材质制造，锅炉电动给水调节阀安装在锅炉喷水减温器的喷水管道上，用来调节喷水量，以达到调节锅炉过热蒸汽气温的目的，也可以用于其它锅炉给水管道，调节给水流量。

二、STB锅炉给水调节阀产品特点：

阀内组件结构新颖，采用套筒节流，有效控制流速在30m/s左右。节流面与阀座密封面分开，有效保护密封面，密封性能优良，使用寿命长。阀内组件采用高强度不锈钢制造，零件表面经过硬化处理，硬度可达到HRC70左右，抗冲刷能力强。阀芯采用压力平衡式结构，减少流体作用在阀芯上的不平衡力。

三、STB锅炉给水调节阀主要性能参数：

阀体形式：锻造直通式

公称通径：DN50,80,100,150,200,250,300

公称压力： PN25,32Mpa

连接形式：BW焊接形式

材    料： 20#锻钢

工作温度： 小于420度

压盖形式： 螺栓压紧式

填   料 ：高温石墨编织填料

阀内组件：阀芯形式 压力平衡串级式

流量特性： 等百分比特性

套筒形式： 分离式

材    料 ：特种不锈钢表面硬化处理

执行机构： 气动活塞执行机构或电动执行机构

环境温度： -30-70度

作用形式： 气-关式 或电—关式

泄流量：小于额定KV值的0.01%，符合ANSI B16.104—1976 IV级

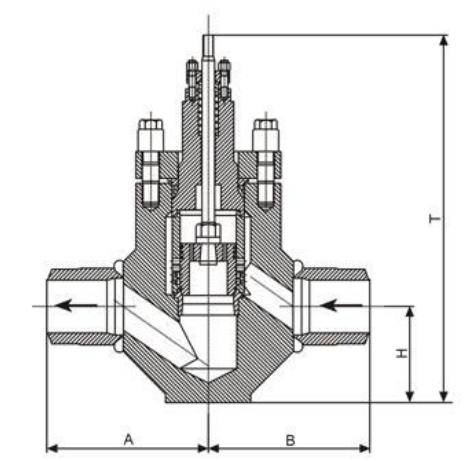

四、STB锅炉给水调节阀外形尺寸：

五、STB锅炉给水调节阀结构图：
