一、GSP带放水管排污孔产品说明：

GSP带放水管排污孔设置在轻质油罐下部距地面300MM左右处，清扫油罐时从此孔排出污泥。带放水管的带放水管排污孔平时可通过放水管排出罐内污水。 该阀具有防冻性能，适用于寒冷地区。GSP带放水管排污孔由沿轴线剖分的DN600mm钢管制成，设置在油罐底板下面，伸出罐外一端有法兰盖，法兰盖上附设放水管。平时可从放水管排除底水，清扫油罐时，打开法兰盖，从排污孔清扫出沉积于罐底的污泥；放水管是为了排放油罐底水而设置的。其口径根据油罐容积确定，容积小于3000m³的油罐多采用DN50mm和DN80mm的放水管；容积等于或大于3000m³的油罐多采用DN100mm的放水管。放水管有固定设置和与排污孔联合设置两种形式。固定设置的放水管用于重油储罐。每个油罐一般装设一个放水管。平时可从放水管排出底水，清扫油罐时，打开法兰盖，从排污孔清扫出沉积于罐底的污泥。GSP带放水管排污孔在油罐上的安装位置可根据放水和排污的便利情况来确定，但与人孔的水平夹角应不小于90°。

二、GSP带放水管排污孔执行标准：

制造标准：GB5908-86；SY7511-87

法兰标准：HG20592-97；JB/T78-94

检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000

三、GSP带放水管排污孔工作原理：

1、带放水管排污孔由沿轴线剖分的DN600mm钢管制成，设置在油罐底板下面，伸出罐外一端有法兰盖，法兰盖上附设放水管。平时可从放水管排除底水，清扫油罐时，打开法兰盖，从带放水管排污孔清扫出沉积于罐底的污泥。

2、放水管是为了排放油罐底水而设置的。其口径根据油罐容积确定，容积小于3000m的油罐多采用DN50mm和DN80mm的放水管；容积等于或大于3000m的油罐多采用DN100mm的放水管。放水管有固定设置和与带放水管排污孔联合设置两种形式。固定设置的放水管用于重油储罐。每个油罐一般装设一个放水管。平时可从放水管排出底水，清扫油罐时，打开法兰盖，从带放水管排污孔清扫出沉积于罐底的污泥。

3、带放水管排污孔放水管在油罐上的安装位置可根据放水和排污的便利情况来确定，但与人孔的水平夹角应不小于90°。

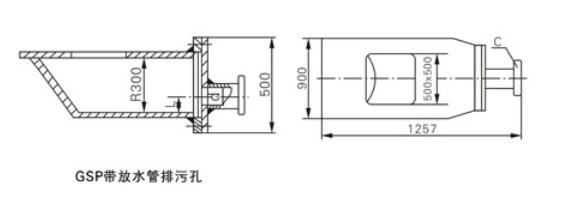

 四、GSP带放水管排污孔结构图：
