ZZYVP自力式氮封阀又称调压阀,该阀无需外加能源,利用被调介质自身能量为动力源。自动控制阀门介质流量,使阀后压力保持恒定的压力稳定装置。现已广泛应用于连续送气的天然气采输,城市煤气以及冶金、石油、化工等工业生产部门。ZZYVP自力式氮封阀的特点有控制精度高,可比一般ZZY型直接操作型调压阀高一倍左右。调节压差比大(如阀前0.8MPa、阀后0.001MPa)特别适合微压气体控制。压力设定在指挥器上实现,因而方便、快捷、省力省时可在运行状态下连续设定氮封装置主要用于储罐顶部,来维持储罐的微正压,隔离物料与外界的接触,减少物料的挥发和浪费,保护储罐安全。自力式氮封阀当氮封阀关闭时,主阀的活塞是在一个密封室内,当储罐压力等于或大于设定的压力时,膜片就被向上顶起,气导阀在弹簧的作用下向上移动,把气导阀上的密封圈紧紧压在阀座上,关闭了控制气的进口,同时特殊阀芯室的压力增加并接近氮气总管的压力,此压力通过内部通道,从特殊阀芯室传到主阀阀芯室。主阀的活塞就处于氮气总管压力的作用,由于主阀阀芯上、下所受气体压力平衡,所以主阀阀芯在自重和弹簧的作用下将阀门紧密关死。
二、ZZYVP自力式氮封阀执行标准:
法兰标准:GB9113-88;
法兰密封面型式:凸面;
信号接口:内螺纹M16X1.5;
阀体法兰及法兰端面距离可以按用户指定的标准制造。
如ANSI、JIS、JPI等标准

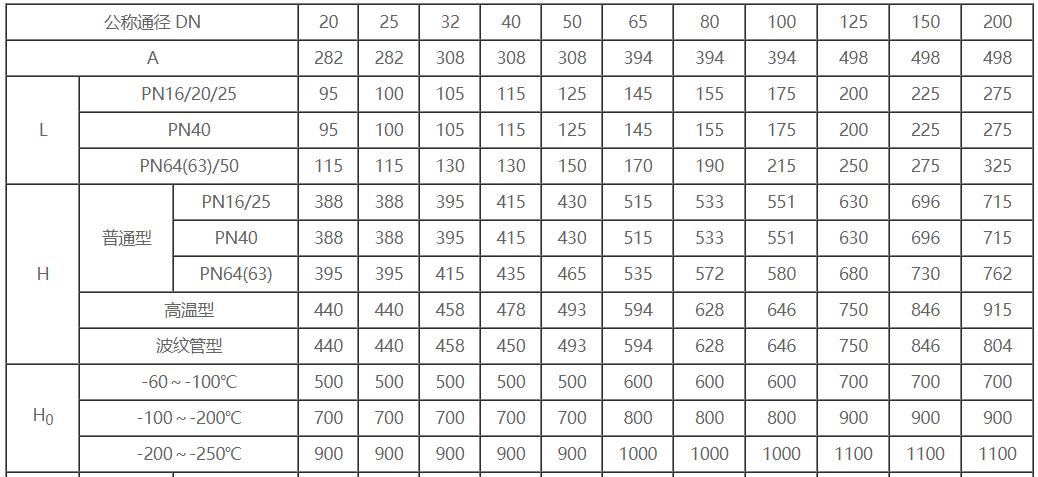

三、ZZYVP自力式氮封阀技术参数:

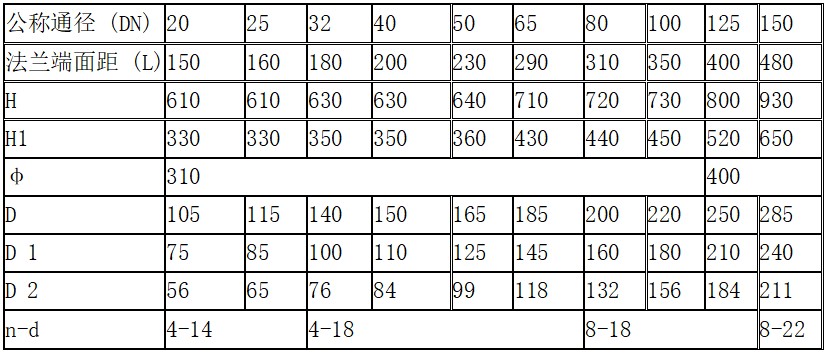

四、ZZYVP自力式氮封阀外形尺寸:

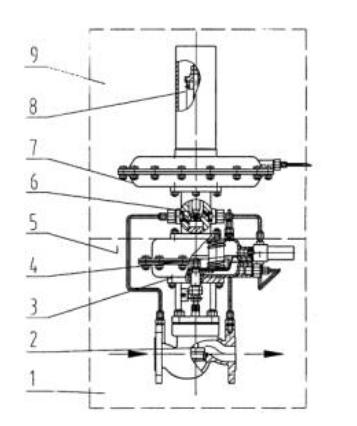

五、ZZYVP自力式氮封阀结构图:
声明:本文中所有文字、数据、图片由上海工开阀门厂文员编辑,需了解该产品的具体性能参数、结构尺寸参数、价格等,请联系单位工程师,电话:021-66090008
