一、气动衬氟隔膜阀产品概述

      气动衬氟隔膜阀由隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故该阀具有阻力小、流量大、无外漏和方便可靠、防火防爆的优点。广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颗粒、带纤维以及有毒和不充许污染的介质的流量调节。

二、气动衬氟隔膜阀产品特点

1、复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏可同时避免；

2、利用FEP氟塑料与合成橡胶复合而成的隔膜和带有TEFLON氟塑料衬里层的阀门，可适用于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。

3、作为执行元件的膜片，由于频繁的启闭，易产生疲劳断裂，应视工况、介质和特性，进行定期更换。

三、气动衬氟隔膜阀主要技术参数

设计与制造：GB/T12235

结构长度：GB/T1221、HG/T3704、ASME B16.10

法兰尺寸：HG20592、ANSI B16.5a

结构形式：堰式、直流式

驱动方式：气动

公称压力：0.6～1.6MPa

压力试验：GB/T13927、API598

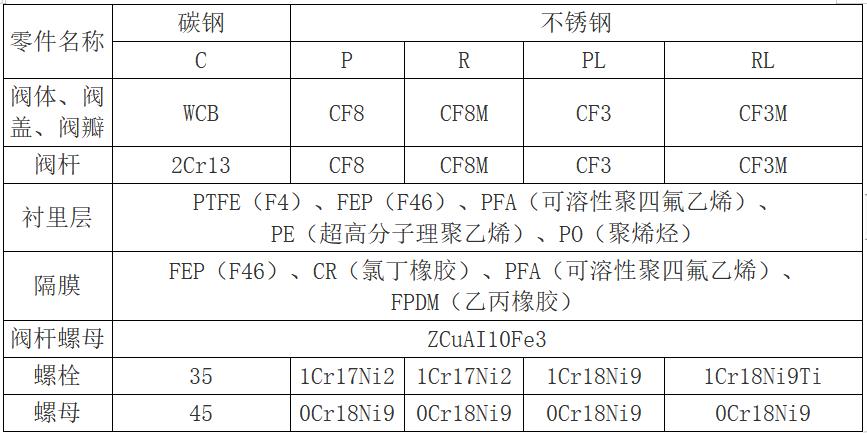

四、气动衬氟隔膜阀主要零件材质

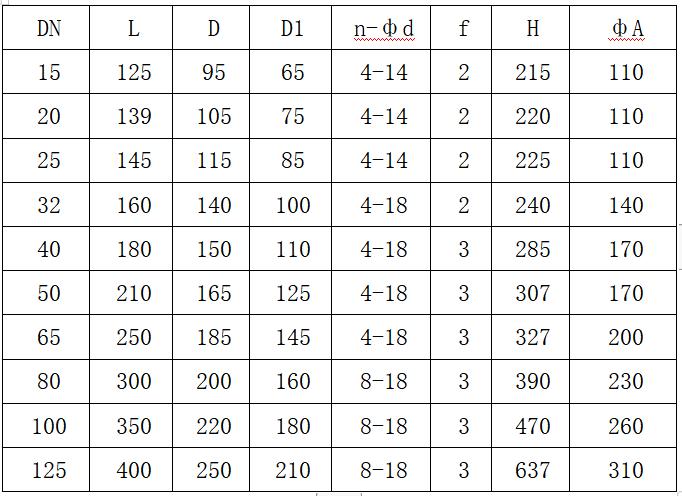

五、气动衬氟隔膜阀主要外形连接尺寸

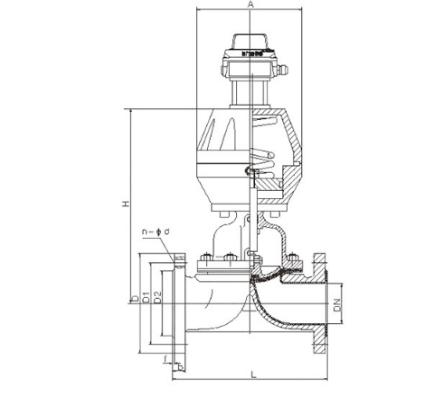

六、气动衬氟隔膜阀结构图

隔膜阀安装使用注意事项：

1. 安装前，应仔细核对管路的运行条件及介质是否与本阀的适用范围相符，避免选用不当 而造成不必要的损失，乃至发生意外事故。

2. 除不宜应用于真空管路上，可在管路的任意位置安装作双向流动，但应确保操作和 维修的方便。

3. 安装前，应将阀体内腔清洗干净，防止污垢卡阻或损伤密封部件，并检查各部件连接螺 栓是否均布紧固。

4. 运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。

5. 当更换隔膜时，应注意切勿将隔膜拧得过紧或过松。

6. 应用于间断性运行管路上，则在停止使用期间，应清洗与介质接触部位，以延长使用寿命。

7. 在手动操纵隔膜阀时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或 密封部位。

8. 经经检修后的隔膜阀，在应用前，需按有关测试规定进行密封性试验合格后方能安装。
