一、气动薄膜套筒调节阀产品概述

   气动薄膜套筒调节阀是自动控制系统中较常用的，采用双密封结构，由多弹簧气动薄膜执行机构和低流阻精小型套筒调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。精小型阀体流道呈S流线型，具有稳定性好、不易产生震动、噪音低、对温度敏感小、结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。该阀特别适用于泄露量要求不高、阀前后压差较大的场合。

二、气动薄膜套筒调节阀产品特点

1、采用平衡式阀芯(套筒导向)结构，轴向不平衡力小，允许压差大，稳定性好。

2、套筒互换性强，拆装方便，容易维修。

3、全金属阀芯结构适用多种工作场合，达到IV级泄漏标准。

4、阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比，额定流量系数增大。

5、执行机构采用多弹簧结构，高度减少，重量减轻。

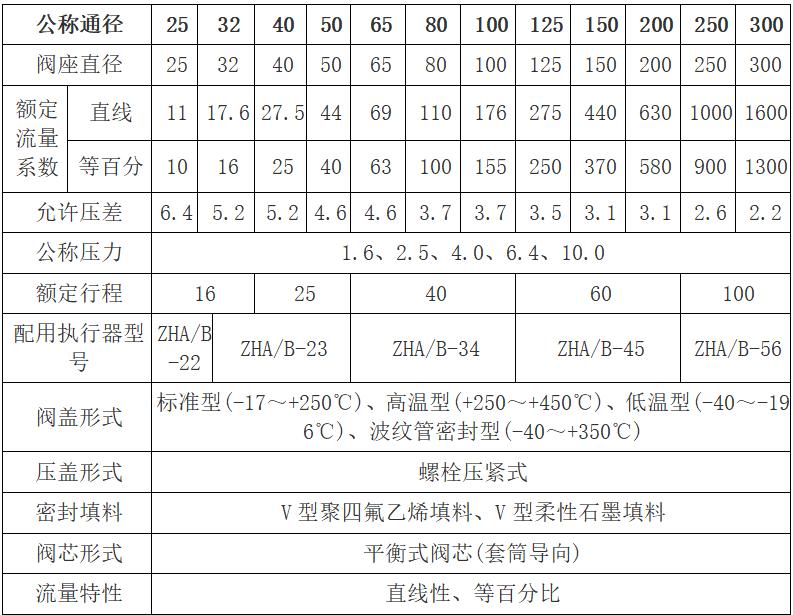

三、气动薄膜套筒调节阀主要技术参数



三、气动薄膜套筒调节阀执行器技术参数

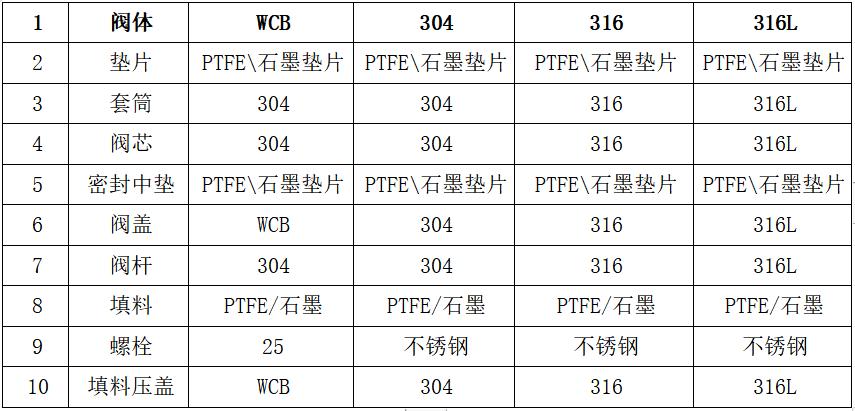

四、气动薄膜套筒调节阀主要零件材质

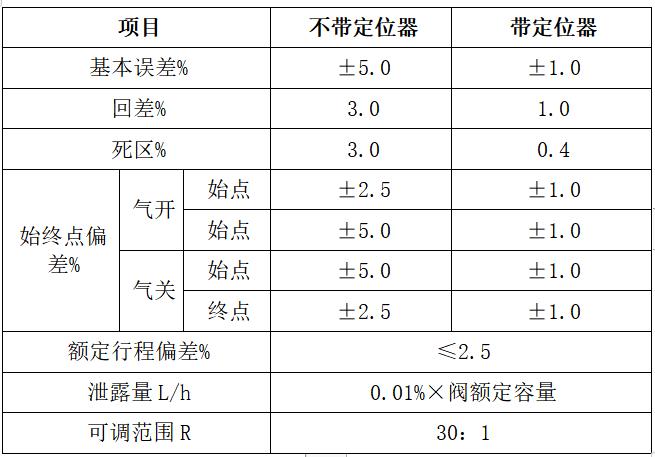

五、气动薄膜套筒调节阀主要性能参数

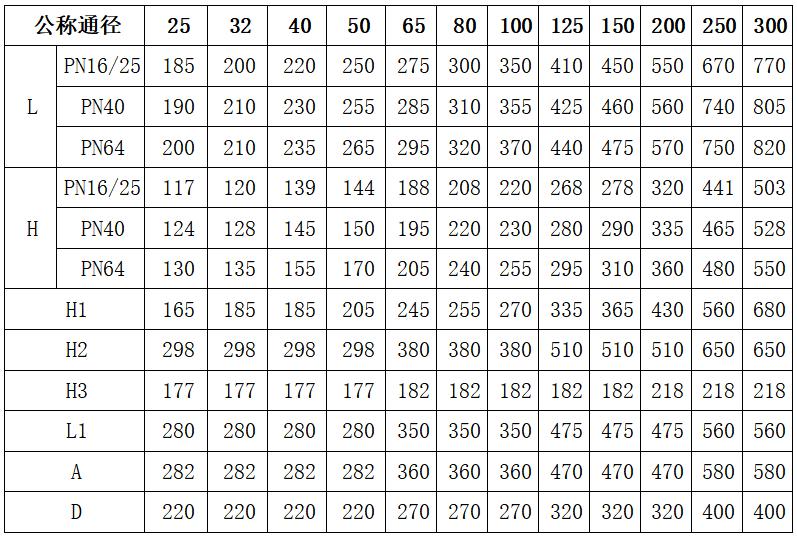

六、气动薄膜套筒调节阀主要外形尺寸

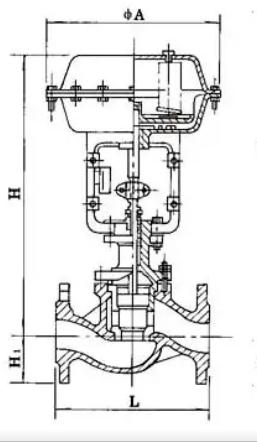

七、气动薄膜套筒调节阀结构图



调节阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
