一、气动对夹式硬密封蝶阀产品说明：

气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的冶金 、电力、石油化工以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能。

二、气动对夹式硬密封蝶阀产品特点：

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀、使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金、密封面耐磨损、使用寿命长。

4、大规格蝶板采用绗架结构，强度高、过流面积大、流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装,便于用户使用。

三、气动对夹式硬密封蝶阀执行标准：

制造标准 JB/T 8527-97

法兰标准 GB9113-2000

结构长度标准 GB12221-89

检验标准 GB/T 13927-92

四、气动对夹式硬密封蝶阀主要技术参数：

公称通经DN（mm） 50～1200

公称药理PN（MPa） 1.0 1.6 2.5

密封试验（MPa） 1.1 1.76 2.75

强度试验（MPa） 1.5 2.4 3.75

适用温度 碳钢：-29℃～425℃、 不锈钢：-40℃～650℃

适用介质 水、空气、天然气、油品及弱腐蚀性流体

泄漏率 符合GB/T13927-92标准

驱动方式 气动

五、气动对夹式硬密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

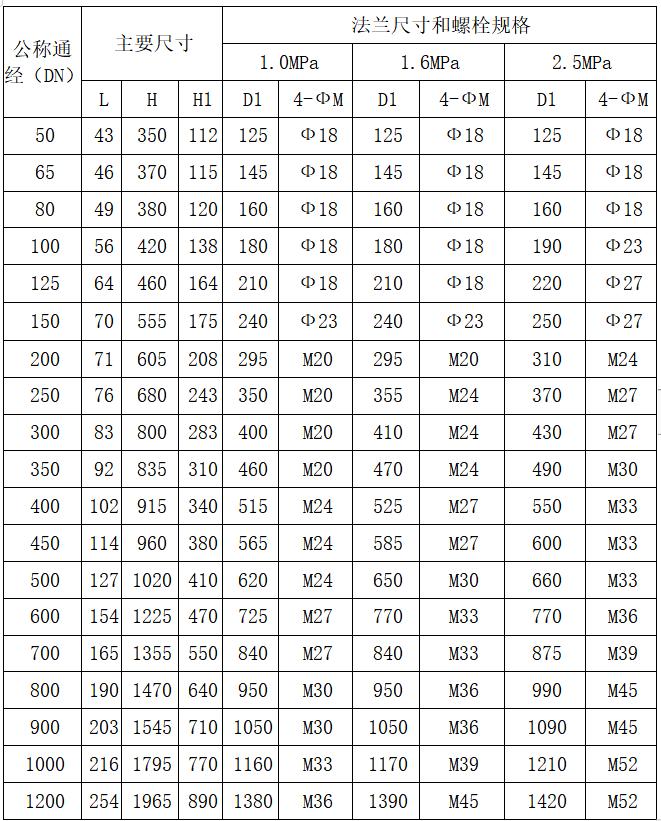

 六、气动对夹式硬密封蝶阀尺寸表：

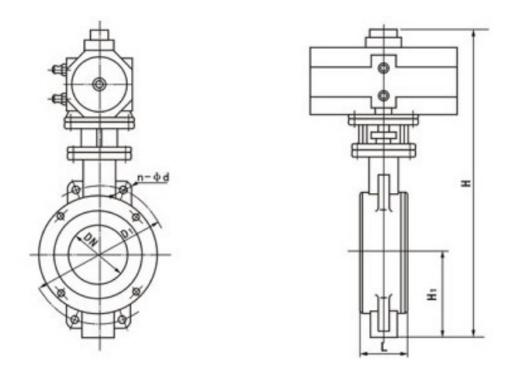

七、气动对夹式硬密封蝶阀结构图：



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
