产品介绍

一、电动三片式球阀产品概述

        电动三片式球阀是一种(球体)绕垂直于通道轴旋转90°的阀门,其由角行程电子式电动执行器和O型阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制,球芯通道平整光滑,不易沉积介质,可以进行管线式通球。具有结构简单、重量轻、密封性能好等优点,特别适用于要求泄低漏率的场合。

二、电动三片式球阀产品特点

      电动三片式球阀流体阻力小,是所有阀类中流体阻力很小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作,电动三片式内螺纹球阀采用全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。

三、电动三片式球阀执行标准

压力试验:ISO5208 API598

安装标准:ISO5211标准直接与执行器安装

螺纹类型:G、NPT、BSPT、BSP、DIN259/2999

顶部法兰:ISO5211

防爆等级:EXdIIBT4 EXdIICT4

四、电动三片式球阀主要技术参数

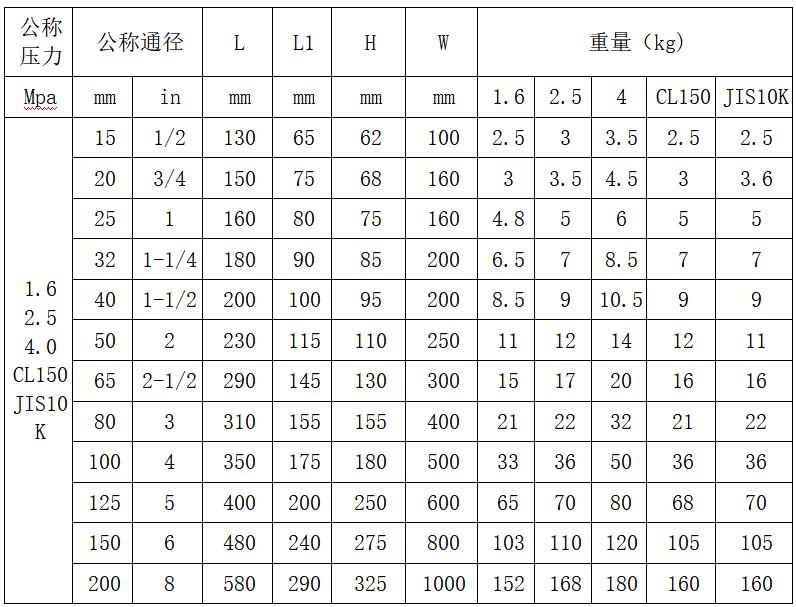

五、电动三片式球阀主要连接尺寸

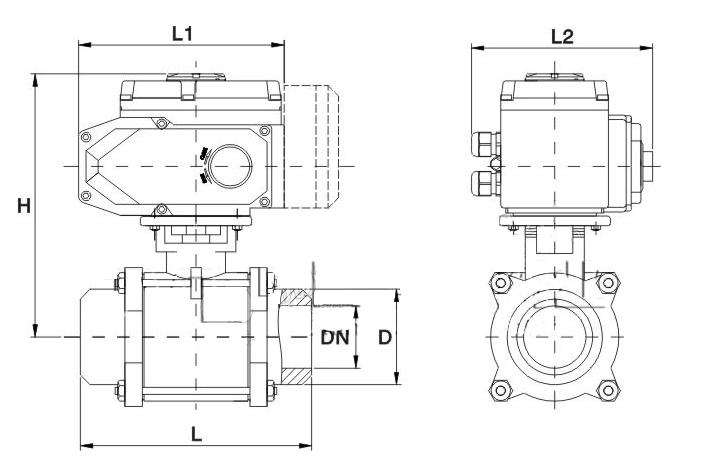

五、电动三片式球阀结构图

电动球阀维护保养:

1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。

2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。

3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。

4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。

6、应对阀门的密封性能进行试验,确保其性能。

7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。

8、如手轮丢失,应及时配齐,而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门,避免对其敲打,或者支撑重物等。
