一、气动衬氟法兰蝶阀产品说明：

    气动衬氟法兰蝶阀是由四氟密封蝶阀和气动执行器以及三联件组成。气动衬氟蝶阀是在流道、蝶板、阀杆上采用全衬（F3、F4、F46）高分子材料，具有良好的防腐性能。适用于带有腐蚀性或洁净度有一定要求工况管道上，如碱、还原剂、盐酸、硝酸、氢氟酸、王水、有机酸、强酸、浓醋和其它强腐蚀性介质。利用压缩空气为驱动，接受工业信号通过与定位器或者电磁阀的配合使用达到蝶阀的调节和开关。在食品、医药、化工、石油、电力、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、气动衬氟法兰蝶阀产品特点：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、气动衬氟法兰蝶阀执行标准：

设计标准 GB/T2238-1989

法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78

结构长度 GB/T12221-1989

压力试验 GB/T13927-2000；JB/T9092-1999

四、气动衬氟法兰蝶阀主要性能参数：

公称通径DN(mm)   50～1200

公称压力PN(MPa)     0.6 ，1.0，1.6

密封试验(MPa)        0.66，1.1，1.76

强度试验(MPa)        0.9， 1.5， 2.4

适用温度           氟橡胶：-20℃～200℃

适用介质           水、空气、天然气、油品及强腐蚀性流体

泄漏率              符合GB/T13927-92标准

驱动方式           气动

配置执行机构       GT、AT、AW系列单双作用气动执行器

控制方式          开关两位控制、4～20mA模拟量信号控制

五、气动衬氟法兰蝶阀主要零部件材料：

阀体 (球墨铸钢、铸钢、不锈钢)+F46

蝶板 (灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46

阀杆 2Cr13、不锈钢

填料 O型圈、柔性石墨

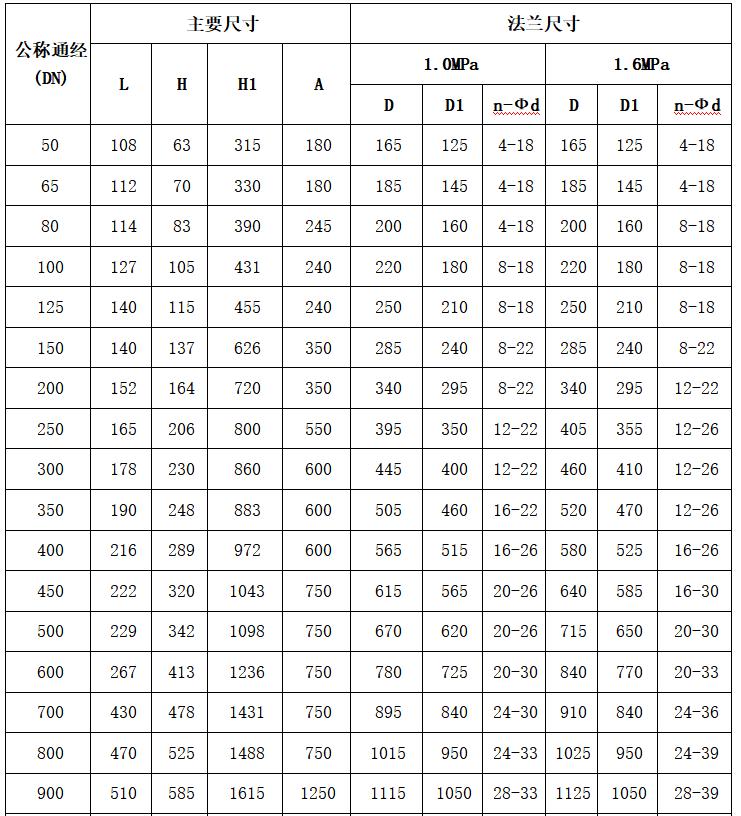

六、气动衬氟法兰蝶阀尺寸表：



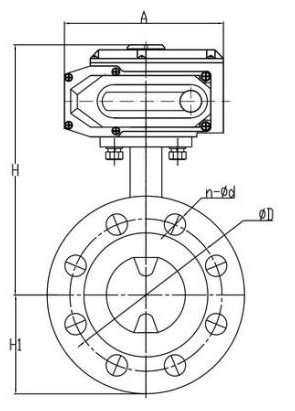

七、气动衬氟法兰蝶阀结构图：



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
