产品介绍

一、气动二片式球阀产品概述

    气动二片式球阀是由精小型气动执行器及不锈钢二片式内螺纹球阀组成的,球阀采用不锈钢材料加上硅溶胶精密铸造而成。气动二片式球阀结构上为两部分阀体组成,两端接口螺纹对旋锁紧而成。阀座采用聚四氟乙烯弹性密封结构,具有着启闭轻松密封可靠的实用性。特别适用于清水、蒸汽、油品、等多种介质的管道上。利用压缩空气为动力接受(4~20mA)工业信号,驱动阀杆带动球心旋转来完成阀门的开关和调节。广泛用于食品、医药、化工、石油、电力、轻纺等行业的自动调节与远程控制系统中。

二、气动二片式球阀产品特点

1、可选配限位开关,空气过滤减压阀、手轮机构,电磁阀。

2、气动执行器采用铝合金挤出工艺制作,表面采用硬化处理,外观美观,有利于安装,运输。

3、采用精密压铸工艺制作的铝合金活塞,保证了双活塞精确的对称,并配合高质量的O型环和导向阀,可供很高的扭矩输入与气压比,双导轨和活塞设计保证了输出扭矩的恒定。

4、活塞导向带采用大接触面积,自润滑设计高强度材料保证了低摩擦,正常使用寿命可达100万次。

5、流体阻力小,其阻力系数与同长度的管段相等。球阀的密封面采用聚四氟乙烯弹性密封结构密封性好。操作方便,开闭迅速也可远距离的控制。

6、阀体与阀杆之间带防静电装置,阀杆防爆出装置设计,可适用多种恶劣场合选型。造型美观,质量可靠等优点。

7、结构简单,密封圈一般都是活动的,拆卸更换都比较方便。在全开或全闭时,球体和阀座的密封面与介质隔离,避免阀门密封面的侵蚀。

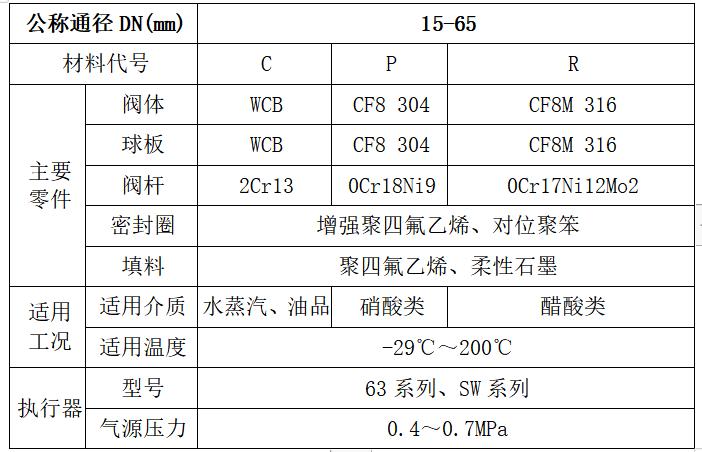

三、气动二片式球阀主要性能规范

注:二段式不锈钢球阀按用户要求可做成外螺纹连接型卡箍型。

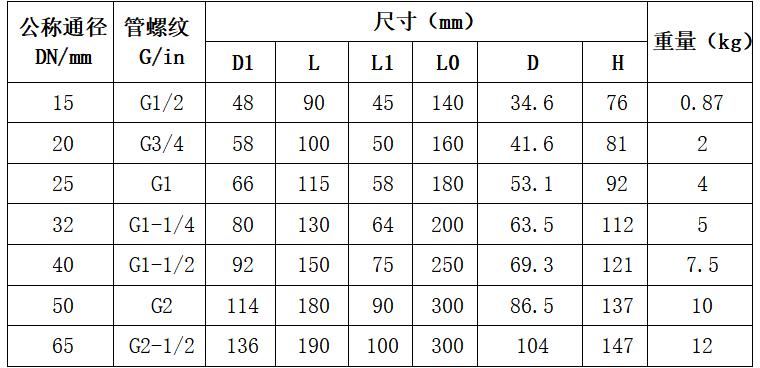

四、气动二片式球阀主要连接尺寸

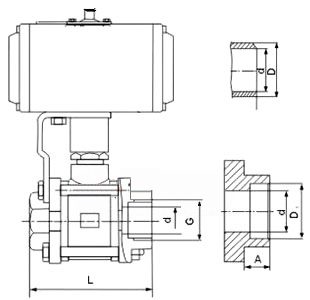

五、气动二片式球阀结构图



球阀维护保养:

1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。

2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。

3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。

4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。

6、应对阀门的密封性能进行试验,确保其性能。

7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。

8、如手轮丢失,应及时配齐,而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门,避免对其敲打,或者支撑重物等。

声明:本文中所有文字、数据、图片由上海工开阀门厂文员编辑,需了解该产品的具体性能参数、结构尺寸参数、价格等,请联系单位工程师,电话:021-66090008
