一、电动对夹式衬氟蝶阀产品概述

       电动对夹式衬氟蝶阀在化工输送管道上是常见的防腐阀门，对夹式衬氟蝶阀的流道、蝶板、阀杆上均采用全衬四氟，具有良好的耐腐性能。电动对夹式衬氟蝶阀可适用于硫酸、碱、盐酸、氧化剂、还原剂等带有腐蚀性介质的管道上并可取代闸阀、截止阀和其它类型的切断、调节阀门。通过以（220V、380V）电源电压为驱动，并且接受自动化仪表输出的（4~20mA）工业信号来推动阀杆带动蝶板的旋转来完成蝶阀的开关和调节。

二、电动对夹式衬氟蝶阀产品特点

1、设计新颖、结构轻巧，启闭迅速，操力矩小，可以任何位置安装。密封件可以更换，密封性能可靠达到双向密封不泄漏，密封材料耐老化、耐腐蚀，使用寿命长等特点。

2、电装特点可选智能型、调节型、开关式，采用单相电源，接线简单有双重限位、过热保护、过载保护，全行程时间15秒、30秒、45秒、60秒，及带手动功能。

3、内置模块采用智能控制软件直接接收工业仪表等输出信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和调节。

三、电动对夹式衬氟蝶阀执行标准

设计标准：GB/T2238-2008

法兰连接：GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度：GB/T12221-1989

压力试验：GB/T13927-2008;JB/T9092-1999

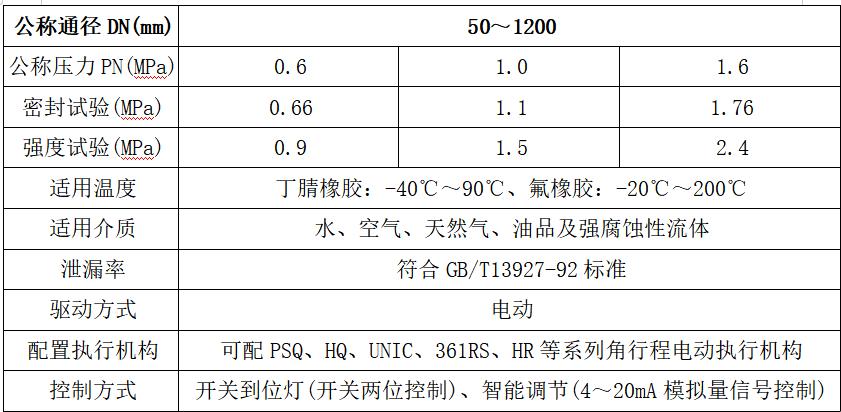

四、电动对夹式衬氟蝶阀主要技术参数



五、电动对夹式衬氟蝶阀主要零件材料



零件名称	材料
阀体	(球墨铸钢、铸钢、不锈钢)+F46
蝶板	(灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

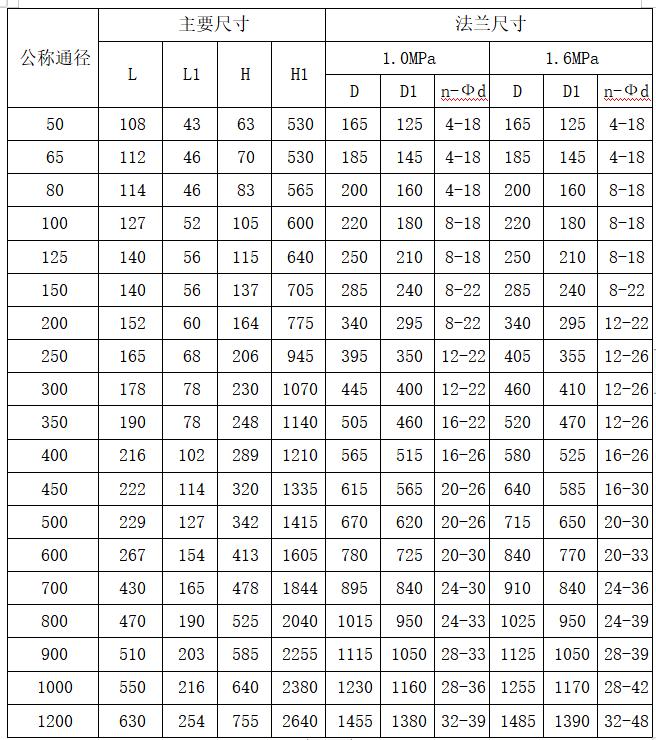

六、电动对夹式衬氟蝶阀主要外形尺寸

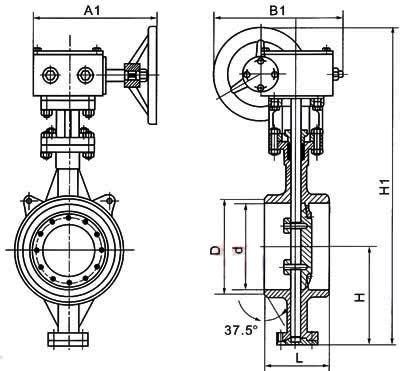

七、电动对夹式衬氟蝶阀结构图



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
