一、YDF圆顶阀产品说明：

YDF圆顶阀(球型气锁阀)是一种新型的快速关闭阀门，它采用国际先进的气封式结构，阀门启闭时阀芯与可充气密封圈之间无接触，密封圈采用特殊配方橡胶制成，可广泛应用于粉状物料的密封，是气力输送系统中的关键部件，YDF圆顶阀是种新型的快速关闭阀门，它采用先进的气封式结构，阀门启闭时阀芯与可充气密封圈之间无接触，密封圈采 用特殊配方橡胶制成，可广泛应用于粉状物料的密封，是气力输送系统中的关键部件，YDF圆顶阀广泛应用于电力、冶金、化工、食品、制 药等领域。阀芯动作时与密封圈无接触、运行阻力小、使用寿命长。 圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈 良好的紧密接触，以确保密封的可靠。

二、YDF圆顶阀产品特点:

阀芯动作时与密封圈无接触、运行阻力小、使用寿命长;

采用可充气式密封圈，密封性好; 气动执行器采用直线汽缸或扇形气缸全封闭驱动，输出扭距大，性能可靠，可满足在恶劣工况条件下工作。

三、YDF圆顶阀执行标准：

设计与制造 GB/T 12224

检验与试验 GB/T 9092

碳钢 GB/T 12229

不锈钢 GB/T 12230

标志 GB/T 12220

四、YDF圆顶阀技术参数：

口 径：DN150、DN200、DN250、DN300

公称压力：1.0MPa

工作温度：≤200°C

控制气源压力：0.4~0.6MPa

耗气量：1~3L/次

气缸输出转矩：75~650N.m/5bar

工作介质：粉粒状物料

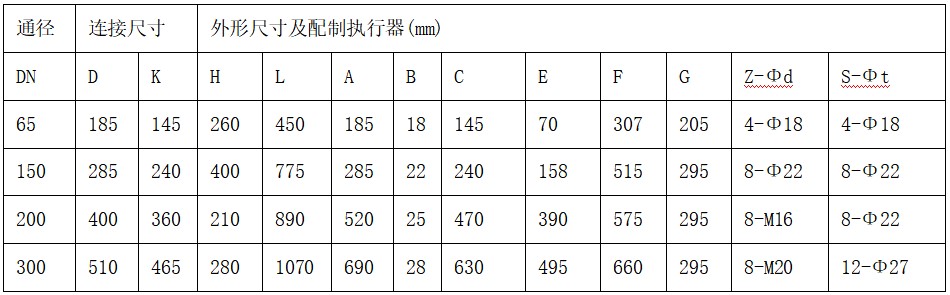

五、YDF圆顶阀外形尺寸：

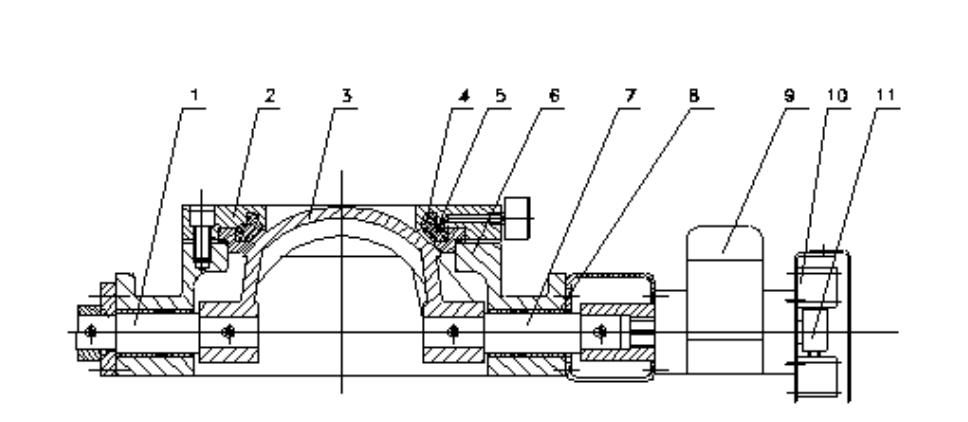

六、YDF圆顶阀外形结构图：



球阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
