一、PQ340偏心半球阀产品说明：

PQ340偏心半球阀具有切削功能，在关闭时能将介质中杂物（树枝、纺织袋等）切断；侧装式结构紧凑、阀门质量轻，适用于对阀门安装空间有要求的场合。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。PQ340偏心半球阀按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。传动方式有手动、气动、电动三种，八个压力等级（PN0.25～10.0Mpa）数百个规格(40～1000)的半球阀产品。在石油、化工、冶金、电力、燃气等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。PQ340偏心半球阀设计合理，结构紧凑，具有流通阻力小，密封性好，操作轻便灵活，特别适应水、污水、蒸汽、纸浆等介质的低压管网，能够配制电动、气动装置，可实现远距离自动化操作。(水、蒸汽、污水、纸浆、泥浆等非腐蚀介质)Q340偏心半球阀管线专用:属于直通式半球阀，无缩径，阀体通道与管线连接的管道成直管相通，截面积相等，阻力小于缩径，全开、全闭只要转动90度即可达到，方便长距离管线输送控制。(煤粉喷吹及燃气输送)

二、PQ340偏心半球阀产品特点:

流体阻力小，其阻力系数与同长度的管段相等。

结构简单、体积小、重量轻。

紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

三、PQ340偏心半球阀执行标准：

设计和制造标准按照: GB12237—1989 ASME B16.34,

API6D通用阀门法兰和对焊连接钢制球阀

结构长度按照: GB12221 ASME B16.10；

连接端尺寸按照：JB/T79,GB9113,HG20592；ASME.B-16.5A ASME B16.25；

检验和测试按照: JB/T 9092、GB/T13927-1992 API598；通用阀门压力试验

防火设计按照：API607；

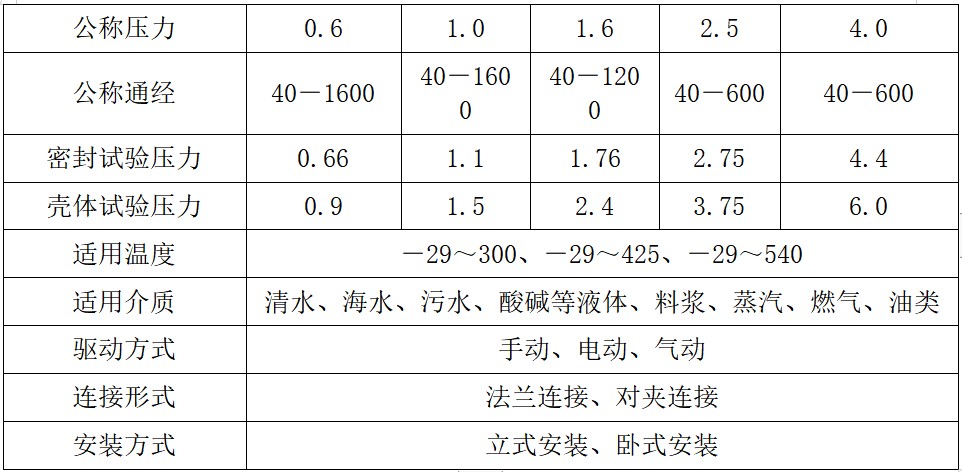

四、PQ340偏心半球阀主要性能规范：

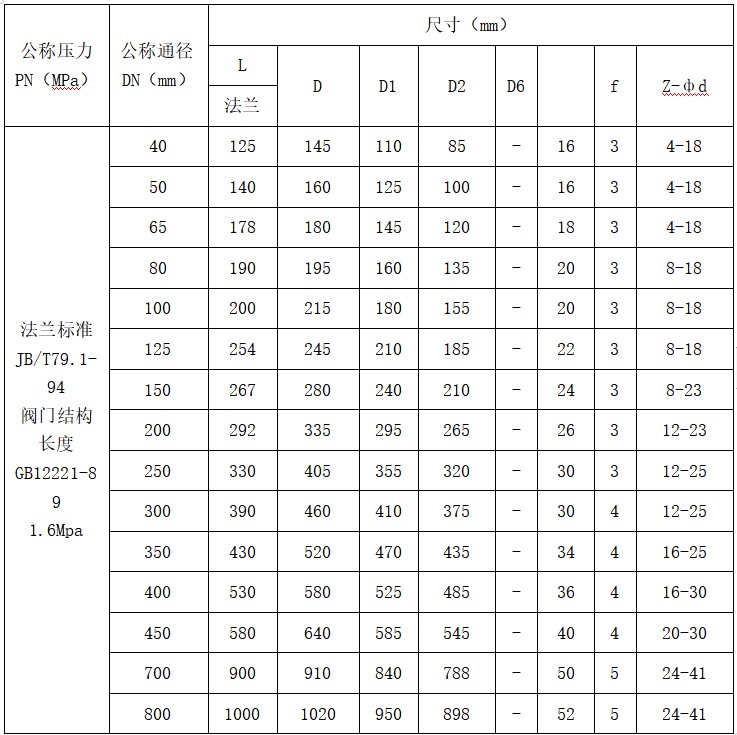

五、PQ340偏心半球阀外形尺寸：

六、PQ340偏心半球阀外形结构图：



球阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
