一、T系列防爆电动执行器产品概述:
QT系列防爆电动执行器用于控制旋转小于360°的阀门及同类产品,如电工阀、球阀、风门、挡板阀、旋塞阀、百叶阀等。广泛用于石油、化工、电力、冶金、水处理、船舶、制药、造纸、供热、制冷、轻工等行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC电压信号为控制信号。可使阀门运动到的需位置,实现其自动化控制,最大输出扭矩达5000N.m。(产品已获得CE与防爆认证证书)QT系列防爆电动执行器外壳—由于使用了优质铝合金,重量轻。并且内外表面经阳极氧化处理,外表面经聚酯粉末涂层,耐腐蚀性强。限位开关—由凸轮机构来控制,简单的调整机构能精确并方便地设定位置。有自锁功能,防止反转,转动部分稳定可靠。底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。QT系列防爆电动执行器不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。
二、QT系列防爆电动执行器产品特点:
QT系列防爆电动执行器采用SPG鼠笼式电机,输出扭距大,并且内置热保护开关,进行温度控制,可防止损坏电机。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。指示器安装在中心轴上,可以观察阀门位置。并有指示灯(SLU)可供选择。QT系列防爆电动执行器用来控制温度,防止执行器内部水分凝结,保持内部电器元件的干燥;由凸轮机构来控制,简单的调整机构能精确并方便地设定位置。电动执行器可提供过载保护,防止损坏电机。(出厂前以设定好,请用户不要随便更改设置)。底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。线路布置紧凑合理,接线端子直径为2.5mm,压力大,联接牢固。
采用凹轮设计,与蜗杆的接触面大,传输扭距大,平稳且耐磨,使用寿命长。
PCU板—结构紧凑合理,将PCU板内置于机壳内。

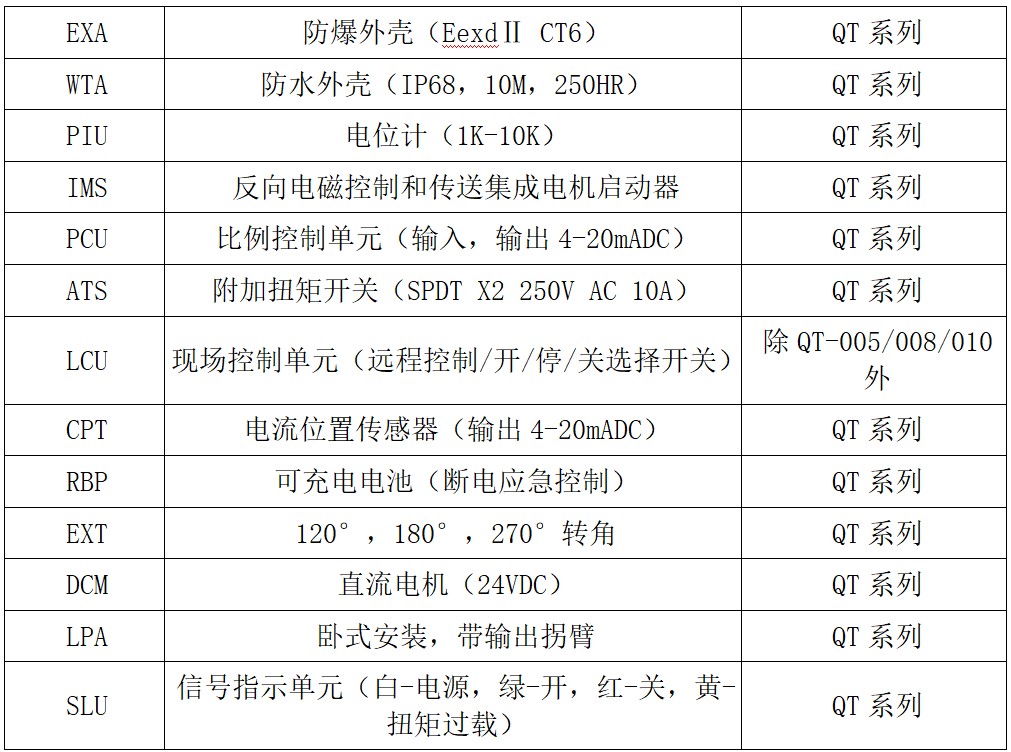

三、QT系列防爆电动执行器可选件技术参数:

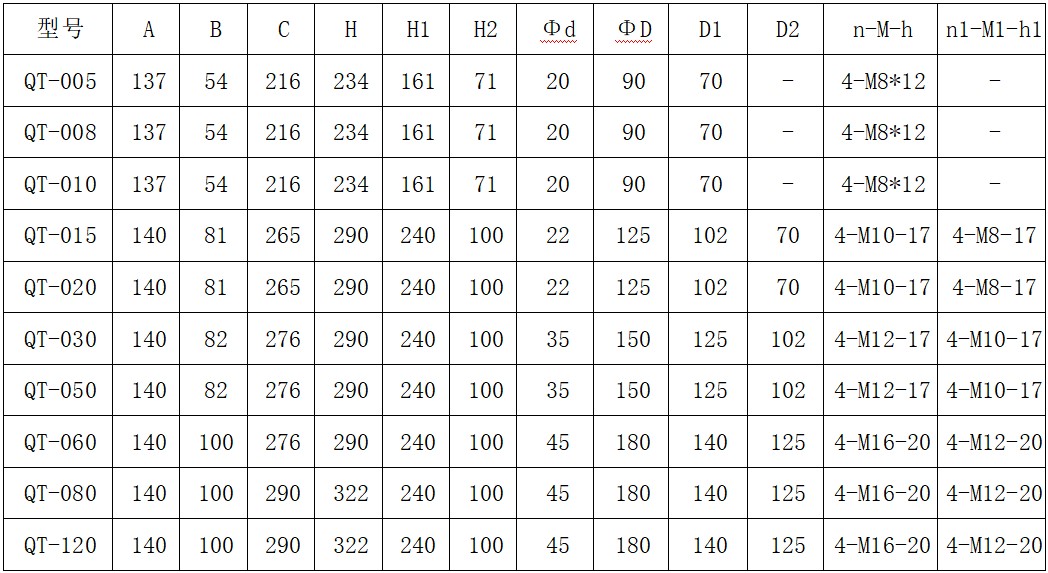

四、QT系列防爆电动执行器外形尺寸:

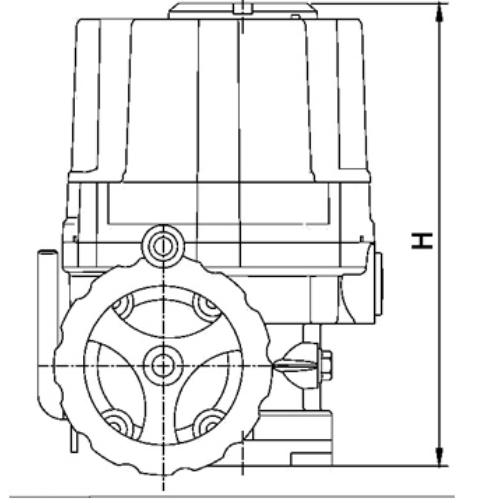

五、QT系列防爆电动执行器外形结构图:
声明:本文中所有文字、数据、图片由上海工开阀门厂文员编辑,需了解该产品的具体性能参数、结构尺寸参数、价格等,请联系单位工程师,电话:021-66090008
