一、Q747F水电站型液控缓闭球阀产品说明：

Q747F水电站型液控缓闭球阀广泛应用于高水头的水电站中。工作时，阀门与水轮机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤，实现管路可靠截止，起到保护管路系统安全的作用。水电站型液控缓闭球阀电气控制系统采用PLC智能控制，使电气线路大大简化，具有较强的故障自我诊断功能。可本地，远程控制，受中控室及与水轮机联动控制，自动化程度高，安全可靠，是实现水电站“少人值班、无人职守”管理理念的理想设备；

水电站型液控缓闭球阀安装在水轮机蜗壳的进水口处，为机组停机检修时提供可靠的安全的工作条件；在机组长时间停机时减少机组漏水量，开机时快速充水，使机组快速进入工作状态；还可以防止机组飞逸事件。我公司并可根据用户的特殊要求单独进行设计，多方位满足用户对该类产品的需要。我公司除常规球阀外，还研发生产有带检修密封的液控球阀，其密封装置为双侧密封设计，一侧为工作密封，一侧为检修密封。可以不需要在液控进水球阀前再安装一台的检修阀，检修密封投入就可以工作密封和轴端密封等进行检修，不需要放空压力管道，即节约了电站的运行维修成本。  液控球阀主要由球阀本体、液压站、PLC电控箱（柜）、旁通管路及旁通阀、上游连接管、下游连接管、伸缩节、空气阀、排水阀等主要部分组成，设计符合GB/T14478-93《大中型水轮机进水阀门基本技术条件》。

二、Q747F水电站型液控缓闭球阀产品特点：

1、电气控制系统采用PLC智能控制，使电气线路大大简化，具有较强的故障自我诊断功能。可本地，远程控制，受中控室及与水轮机联动控制，自动化程度高，安全可靠，是实现水电站“少人值班、无人职守”管理理念的理想设备；

2、液控系统采用蓄能器储能，当水电站停电无电源时，蓄能器释能，可实现紧急动水关闭球阀，为机组安全运行提供足够的安全保证；

3、适用水头范围广，可达到1600米水头；

4、流体阻力小，球阀是所有阀类中流体阻力zui小的一种，阀门全开后，流道为光滑通孔，水力损失小。

5、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。

6、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。

三、Q747F水电站型液控缓闭球阀主要技术参数：

液控特征：（无）普通重锤式、（B）自动保压重锤式、（S）锁定型自动保压重锤式、（X）蓄能器式、（XS）锁定型蓄能器式、（+P）电气为PLC智能控制

开阀时间：30~180秒(可调)

关阀时间：30~180秒(可调)

动力电源：AC380V或AC460V等

控制电源：AC220V、DC220V、DC110V或DC24V

远程控制：开阀、关阀、停止、急停及其他要求控制

远程信号：无源的开关量信号、4~20mA模拟量阀位反馈信号

四、Q747F水电站型液控缓闭球阀执行标准：

产品标准 GB/T14478-1993、GB/T12237-1989

传动装置 JB/T5299-1998

结构长度 GB/T12221-2005

配管法兰 GB/T9113.2-2000（MF）

蓄能器标准 GB/T2352-2003

试验与检验 IGB/T14478-1997、GB/T3927-1992

质量保证 ISO9001：2000

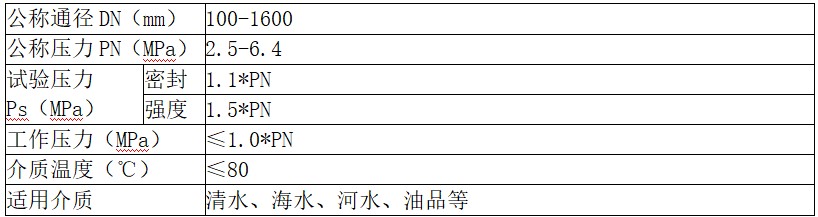

五、Q747F水电站型液控缓闭球阀基本参数：

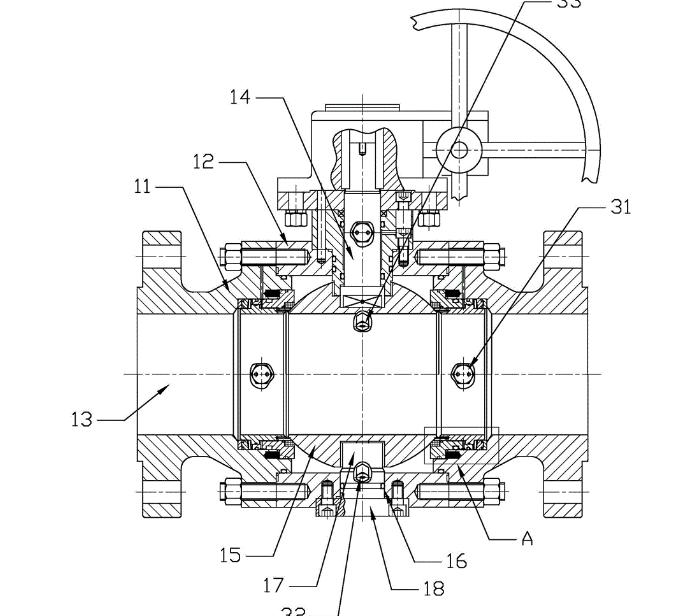

六、Q747F水电站型液控缓闭球阀结构图：

球阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
