疏水阀|AFT20空气疏水阀|空气疏水阀|不锈钢疏水阀|蒸汽疏水阀

更新:2022-08-03 15:22:45      点击:
  • 品牌:   工开
  • 型号:   AFT20
  • 在线订购
产品介绍


一、AFT20空气疏水阀产品说明:

AFT20空气疏水阀空气疏水阀主要是用于风干系统、缩空气管道需要排除空气中含大量的潮湿水汽,确保干燥空气的使用,能连续排水,间断排放,确保设备内部不存水。AFT20空气疏水阀内置大流通面积过滤网,可在线更换内件和在线清理杂质,维护方便。该阀的阀座设在阀腔上方,避免杂质积存,抗污性能显著。阀体、阀盖使用铸钢/锻钢材质。 并且内件全部采用不锈钢材质和加防磨损余量延长排液阀使用寿命。AFT20空气疏水阀空气疏水阀底部设计排污螺塞保证停车后排除内部积水,防止冻会浮球。

二、AFT20空气疏水阀产品性能特点:

1、内置导流管装置,可以避免特殊工况下出现的凝结水倒吸现象。

2、无需安装平衡管,能连续排水,间断排放,确保设备内部不存水。

3、精加工合金阀座与球形阀芯能自由密封,减少集中磨损点,使用寿命长。

4、独立的过滤器,使空气疏水阀在洁净的环境工作。

5、依照压力差选择不同的排量曲线,加大排量。

三、AFT20空气疏水阀产品工作原理:

当设备刚启动时,压缩空气、水和油污沿着导流管进入。各种介质大量进入疏水阀后,水从阀口排出,而压缩空气和油污逐渐积存在倒吊桶内,此时通过抽油棒的作用可以防止油污堵塞倒吊桶排气孔,避免气锁。当压缩空气积存到一定比例后,倒吊桶产生向上浮力,连杆带动阀芯关闭阀口。倒吊桶顶部设有一个排气孔,当压缩空气慢慢从小孔排出以及凝结水位升高后,倒吊桶失去浮力而下沉,连杆带动阀芯打开阀口,继续排放凝结水。

四、AFT20空气疏水阀产品主要技术参数:

公称压力                PN25

最大允许压力(壳体) 2.45MPa/200℃

最大允许温度(壳体) 450°C/1.66MPa

出厂蒸汽动作试验   >3次/1.6MPa

最大工作压力       1.6MPa

最高工作温度       350℃

出厂冷态试验压力   3.8MPa

气密封试验压力     2.0MPa

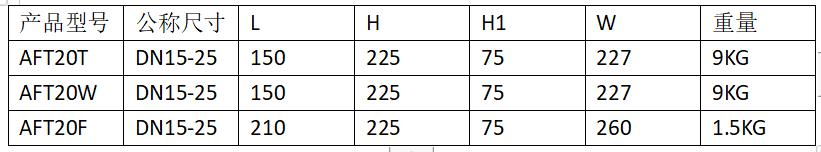

五、AFT20空气疏水阀产品主要外形尺寸:

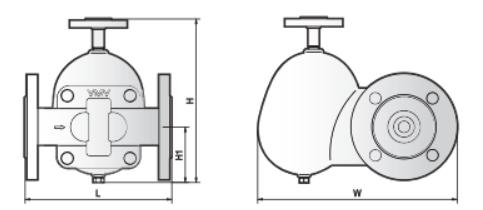

六、AFT20空气疏水阀产品主要外形结构图:



声明:本文中所有文字、数据、图片由上海工开阀门厂文员编辑,需了解该产品的具体性能参数、结构尺寸参数、价格等,请联系单位工程师,电话:021-66090008
