一、AFT30空气疏水阀产品说明：

AFT30空气疏水阀空气疏水阀主要是用于风干系统、缩空气管道需要排除空气中含大量的潮湿水汽，确保干燥空气的使用，能连续排水，间断排放，确保设备内部不存水。AFT30空气疏水阀内置大流通面积过滤网，可在线更换内件和在线清理杂质，维护方便。该阀的阀座设在阀腔上方，避免杂质积存，抗污性能显著。阀体、阀盖使用铸钢/锻钢材质。 并且内件全部采用不锈钢材质和加防磨损余量延长排液阀使用寿命。AFT30空气疏水阀空气疏水阀底部设计排污螺塞保证停车后排除内部积水，防止冻会浮球。

二、AFT30空气疏水阀产品性能特点：

1、内置导流管装置，可以避免特殊工况下出现的凝结水倒吸现象。

2、无需安装平衡管，能连续排水，间断排放，确保设备内部不存水。

3、精加工合金阀座与球形阀芯能自由密封，减少集中磨损点，使用寿命长。

4、独立的过滤器，使空气疏水阀在洁净的环境工作。

5、依照压力差选择不同的排量曲线，加大排量。

三、AFT30空气疏水阀产品工作原理：

当设备刚启动时，压缩空气、水和油污沿着导流管进入。各种介质大量进入疏水阀后，水从阀口排出，而压缩空气和油污逐渐积存在倒吊桶内，此时通过抽油棒的作用可以防止油污堵塞倒吊桶排气孔，避免气锁。当压缩空气积存到一定比例后，倒吊桶产生向上浮力，连杆带动阀芯关闭阀口。倒吊桶顶部设有一个排气孔，当压缩空气慢慢从小孔排出以及凝结水位升高后，倒吊桶失去浮力而下沉，连杆带动阀芯打开阀口，继续排放凝结水。

四、AFT30空气疏水阀产品主要技术参数：

公称压力           PN25

最大允许压力(壳体) 2.45MPa/200℃

最大允许温度(壳体) 450°C/1.66MPa

出厂蒸汽动作试验   >3次/1.6MPa

最大工作压力       1.6MPa

最高工作温度       350℃

出厂冷态试验压力   3.8MPa

气密封试验压力     2.0MPa

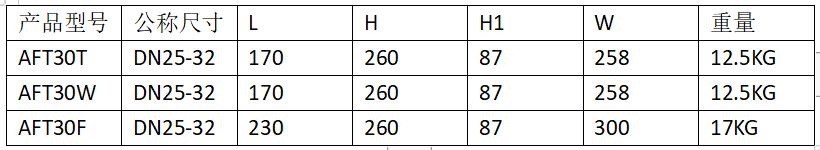

五、AFT30空气疏水阀产品主要外形尺寸：

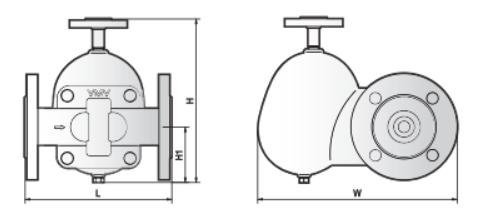

六、AFT30空气疏水阀产品主要外形结构图：
