热动力圆盘式蒸汽疏水阀|热动力疏水阀|圆盘式疏水阀|蒸汽疏水阀

更新:2022-08-03 15:16:51      点击:
  • 品牌:   工开
  • 型号:   STD01
  • 在线订购
产品介绍

 一、STD01热动力(圆盘)疏水阀产品说明:

STD01热动力圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。STD01热动力圆盘式疏水阀适用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。STD01热动力圆盘式疏水阀的阀体、阀盖全部不锈钢材质,通过热处理和时效处理,在高温高压下不变性、耐磨,提高了该阀的使用寿命。

二、STD01热动力(圆盘)疏水阀产品特点:

1体积小,重量轻,不受安装位置的限制 全部材质均为不锈钢件

2经久耐用,耐腐蚀

3在室外不怕冷冻,能耐水击,耐过热

4、背压率高达80%以上。

三、STD01热动力(圆盘)疏水阀工作原理:

热动力圆盘蒸汽疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

四、STD01热动力(圆盘)疏水阀主要性能参数:

公称压力 PN16

最大允许压力(壳体) 1.51MPa/50

最大允许温度(壳体) 200/1.09MPa

出厂蒸汽动作试验 >3/1.0MPa

最大工作压力 1.0MPa

最高工作温度 350

出厂冷态试验压力 2.4MPa

气密封试验压力 0.6MPa

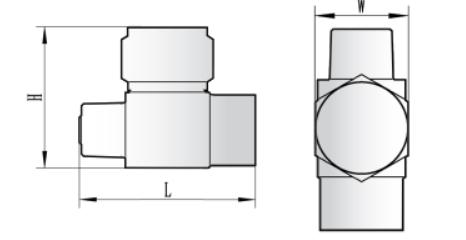

五、STD01热动力(圆盘)疏水阀尺寸表:



六、STD01热动力(圆盘)疏水阀结构图:
