一、KD7K41X型自动保压液控缓闭止回蝶阀产品说明：

KD7K41X型自动保压液控缓闭止回蝶阀是目前用于水轮机进口处的关键控制设备,具有良好的密封、调节性能. 蝶阀,止回蝶阀,缓闭止回蝶阀,保压液控蝶阀,液控止回蝶阀,自动保压液控阀；液控缓闭止回蝶阀又名:蝶阀,止回蝶阀,缓闭止回蝶阀,保压液控蝶阀,液控止回蝶阀,自动保压液控阀该止回蝶阀是本公司近年研制开发的新产品,通过对多种国内外同类产品进行认真考察与研究,创造了独具特色的以三偏心为基本结构型式的液控蝶阀,经实地应用,操作系统运行良好,本蝶阀除了具有三偏心结构优点外还具备以下明显优势与特色。KD7K41X型自动保压液控缓闭止回蝶阀的驱动系统为中同压两级驱动装置,该装置体积小而蝶阀启闭速度的调控范围大,初开启段为高压小流量控制,使蝶阀开启瞬间状态平缓,无剧烈波动,完全消除系统内的水锤隐患,然后将切入较快的转动角速度,液压缸将以设定的理想推力与速度将蝶板平稳打开。本液控蝶阀配有手动油泵,在系统因故而断电时仍可正常关闭或打开蝶阀。

二、KD7K41X型自动保压液控缓闭止回蝶阀产品结构特点：

KD7K41X型自动保压液控缓闭止回蝶阀的安装位置通常为横向卧式,蝶板偏离位置的合理摆放可使蝶板充分利用管道内的动水力矩驱动蝶板的顺利关闭,本阀的安装位置将体现动水力矩与重锤力矩的共同作用效果,随着关闭转角的逐步完成,动水力矩将趋于减小,重锤力矩将使关闭瞬间变的缓慢而平稳,从而严格杜绝了水锤现象的发生,零泄漏的密封效果将在这一合理严密的控制系统中得以可靠实现。液控缓闭止回蝶阀的电液控制系统具有远程控制功能,蝶板任意速度的开启与关闭以及任意位置的锁定均可通过设计合理的各类液压控制阀轻松实现。

三、KD7K41X型自动保压液控缓闭止回蝶阀性能参数：

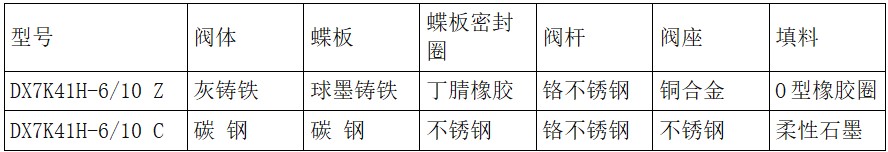

四、KD7K41X型自动保压液控缓闭止回蝶阀主要零部件材料：

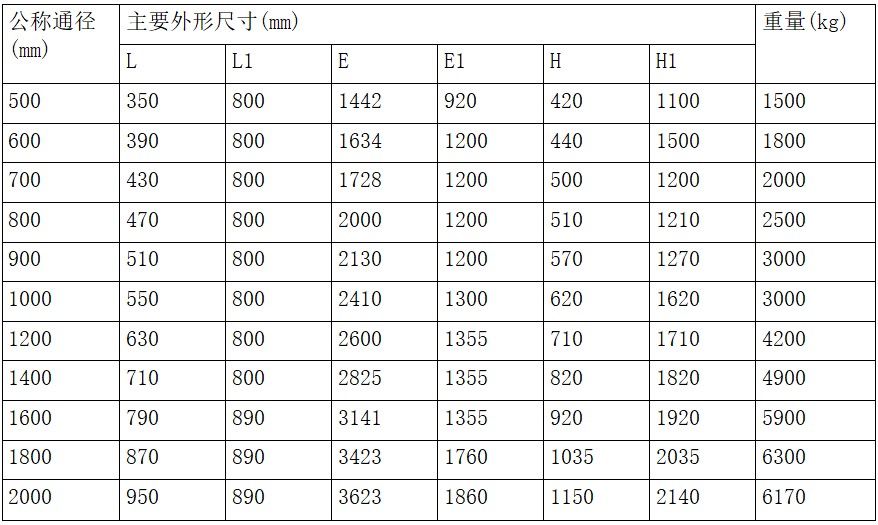

五、KD7K41X型自动保压液控缓闭止回蝶阀连接尺寸及重量：

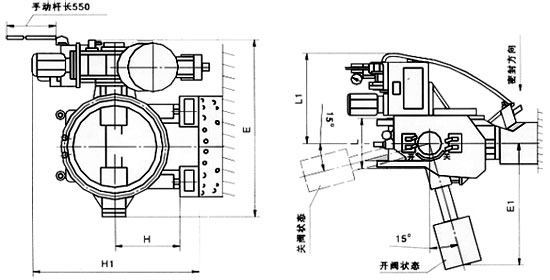

六、KD7K41X型自动保压液控缓闭止回蝶阀外形结构图：



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
